使用CTS公司的PCB安裝式電流傳感器實現可靠且準確的電流讀數
在工業自動化,新能源汽車及電力電子系統中,電流測量的可靠性與準確性直接決定了系統控制精度和安全性能.CTS公司作為專業傳感器制造商,其PCB安裝式電流傳感器系列憑借非侵入式測量,高線性度及寬溫度適應性等特點,已廣泛應用于電機控制,電池管理等關鍵領域.本指南將系統闡述如何通過科學選型,優化設計及規范校準,充分發揮CTS傳感器的性能優勢,實現穩定可靠的電流監測.
美國CTS晶振傳感器的測量精度不僅取決于器件本身性能,還與PCB布局,供電設計及信號調理電路密切相關.不合理的布局可能引入超過10%的額外誤差,抵消傳感器本身的高精度優勢.

PCB布局關鍵準則需遵循"大電流路徑最小化"和"模擬數字隔離"兩大原則.對于CS-CAX-04這類集成式模塊,其電流檢測回路(IP+至IP-)應采用短而寬的銅箔走線,銅厚不低于2oz(70μm),在100A電流下可將走線溫度rise控制在20℃以內.參考ACS712的布局經驗,CTS晶振傳感器的功率地與信號地應通過磁珠單點連接,避免地環路干擾；模擬輸出引腳(如OUT)至ADC輸入的走線需進行阻抗匹配(建議50Ω),并遠離開關電源等噪聲源至少3mm距離.供電系統設計需滿足傳感器對電源穩定性的嚴格要求.CS-CAX-04的標稱供電電壓為4.5-5.5V,電源紋波需控制在50mV以下,建議在傳感器電源引腳附近并聯10μF鉭電容和0.1μF陶瓷電容組成去耦網絡.對于GEN系列,其12V供電需采用線性穩壓器(如LM1117-12)而非開關穩壓器,以避免高頻噪聲通過電源耦合進入測量回路.當系統存在多個CTS傳感器時,應采用獨立供電回路,防止相互干擾.
信號調理與保護電路是確保長期可靠性的重要環節.在傳感器輸出與MCU之間建議串聯100Ω限流電阻和雙向TVS二極管(如SMBJ5.0CA),防止靜電放電(ESD)和電壓尖峰損壞器件,這對于CTS400ID等高精度傳感器尤為重要,因其輸出端耐受電壓僅為±0.3V.對于需要長線傳輸?shù)膱?chǎng)景,可采用差分放大電路(如INA128)將單端輸出轉換為差分信號,抑制共模干擾,實驗數據顯示該方案可將傳輸誤差從5%降至0.5%以下.

CTSPCB安裝電流傳感器的理想應用
PCB逆變器系統各種電子系統使用逆變器將直流轉換為交流.隨著電動機的迅速出現,對高效可靠逆變器性能的需求比以往任何時候都大,PCB安裝的電流傳感器將確保最佳的能量轉換效率,同時也提供反饋以控制輸出波形質量并啟用保護機制.因此,該傳感器對于使用PCB集成逆變器的高功率應用將是無價的,包括兩輪電動車,工業電機控制單元/驅動器以及電梯和自動扶梯.
電源單元電源單元用于將交流電轉換為直流電,在各種類型的電子系統中都能找到,從消費類應用到大規模工業應用.PCB安裝的電流傳感器對于在高功率應用中使用的電源單元特別有利,這些應用包括電動汽車級晶體的快速充電站,在這些站點中需要向汽車電池提供高電流以減少充電停機時間.另一個例子是容納數千臺服務器的大規模數據中心,這些服務器需要大量不間斷的電力.在這兩種情況下,PCB安裝的電流傳感器都將提供必要的電流監測,以確保最佳的電力輸送.

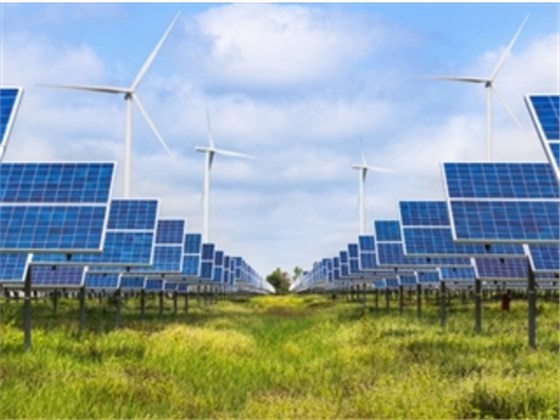

可再生能源系統CTS的PCB安裝式電流傳感器也適用于光伏和風能系統,用于監測電力輸出,電網連接和能源管理.該傳感器能夠準確測量直流和交流電流,使其在系統的多個環節中都有應用.它可以監測太陽能電池產生的直流電流,以衡量將電流轉換為交流電的系統逆變器的性能,然后再將其使用或分配到整個電網中；或者可以用來測量風力渦輪機產生的交流電流.隨著世界對可再生能源的依賴增加.
PCB安裝式電流傳感器將確保復雜的電力系統運行平穩高效
