我們保持技術和市場領先地位，在個人導航設備和救援信標等應用中占有絕對的市場份額。通過獨特的專有流程，持續創新和研發，專家咨詢和不斷的技術進步，實現了市場領先。 瑞康憑借無可挑剔的質量控制來支持其獨創性，達到國際最高制造標準。主要以石英晶體技術為基礎，利用其獨特和自然的壓電性能，瑞康產品創造出非常精確的電信號。
瑞康石英晶振曲率半徑加工技術：石英貼片晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。瑞康晶振,壓控溫補晶振,CFPT9050晶振
|
瑞康晶振 |
CFPT9050晶振 |
|
壓控溫補晶振頻率 |
1.000MHz~80.000MHｚ |
|
常用標準頻率 |
16.3676/ 16.368/ 16.369/ 16.8/18.414/ 23.104/ 24.5535/ 26MHz |
|
工作電壓 |
+2.5V+2.8V+3.0V+3.3V+5.0V+6.0V（代表值） |
|
靜態電流 |
（工作時）+1.2 mA max. (F≦15MHz)+1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO輸出電壓 |
1Vp-p min. |
|
TCXO輸出負載 |
（10kΩ//10pF) ±10％ |
|
常規溫度偏差 |
±1.5×10-6(After 2 reflows) |
|
頻率溫度偏差 |
±1×10-6/-40℃～+85℃ |
|
±1×10-6/-40℃～+85℃ |
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英晶體諧振器產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。

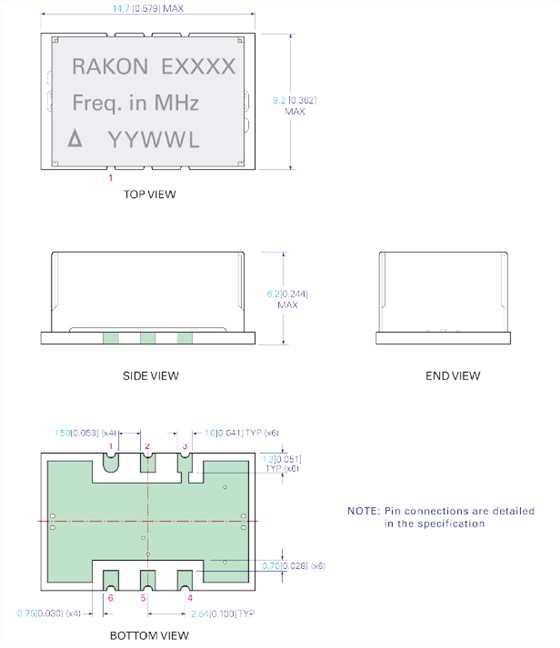

(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。瑞康晶振,壓控溫補晶振,CFPT9050晶振
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器。如需在+150°C以上焊接晶體產品，建議使用進口貼片晶振。在下列回流條件下，對晶體產品甚至SMD晶振使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
設計振蕩回路的注意事項
1.驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
3. 負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。瑞康晶振,壓控溫補晶振,CFPT9050晶振
頻率和負載電容特征圖器
振蕩回路參數設置參考
