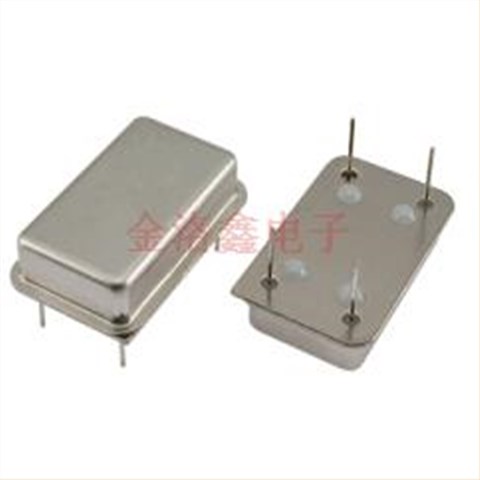

GXO - U102F/AI - 20MHz 是高利奇晶振出品的一款進口插件式石英晶體振蕩器。插件式的設計使其在安裝過程中極為方便，能夠快速穩固地連接到電路板上，適用于對安裝便捷性有較高要求的生產場景。該晶振精準的 20MHz 頻率輸出，為電子設備提供了可靠的時鐘信號，確保設備各功能模塊有條不紊地運行。
在實際應用中，它展現出了強大的抗干擾能力。無論是面對復雜的電磁環境，還是溫度、濕度等外界因素的變化，GXO - U102F有源晶振都能保持穩定的性能，減少頻率波動。在通信設備、工業自動化系統等領域，它能夠保障信號的準確傳輸和設備的穩定運行，為電子設備的高效工作提供堅實的支持。
石英晶體振蕩器,GXO-U102F晶振,Golledge振蕩器,進口插件晶振,GXO-U102F/AI-20MHz
| 頻率范圍 | 125kHz ~ 200兆赫 |

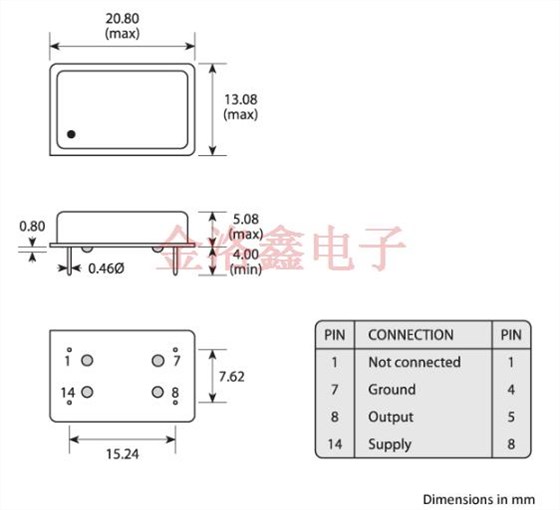

| 尺寸 | 20.5 x 13.0 x 5.08 毫米 |
| 包裝樣式 | 14 針 DIL （全尺寸） |
| 儲存溫度范圍 | -55 至 +125°C |
| 電源電壓 （VDD 系列) | +3.3V （±5%） |
| 電源電流 | 最大 10mA （125kHz ~ 0.99MHz） |
| 最大 15mA （1.0 ~ 5.0MHz） | |
| 最大 20mA （>5.0 ~ 24.0MHz） | |
| 最大 25mA （>24.0 ~ 70.0MHz） | |
| 最大 35mA （>70.0 ~ 90.0MHz） | |
| 最大 45mA （>90.0 ~ 160MHz） | |
| 駕駛能力 | 30pF CMOS / 5 LSTTL |
| 輸出電壓 | “0”電平 = 最大 0.4V |
| “1”電平 = 90% VDD 系列分鐘 | |
| 啟動時間 | 最大 10ms |
| 上升/下降時間 | 最大 6ns （<80.0MHz） |
| 最大 5ns （>80.0MHz） | |
| 波形對稱性 @ 50% VDD 系列 | 最大 45：55 （<50.0MHz） |
| 最大 40：60 （>50.0MHz） | |
| 凈質量 | 1240毫克 |
石英晶體振蕩器,GXO-U102F晶振,Golledge振蕩器,進口插件晶振,GXO-U102F/AI-20MHz
石英晶體振蕩器,GXO-U102F晶振,Golledge振蕩器,進口插件晶振,GXO-U102F/AI-20MHz
所有石英晶振產品的共同點
抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
