EPSON晶振MC-406,Q13MC4061000200無源貼片晶體

EPSON晶振MC-406,Q13MC4061000200無源貼片晶體EPSON晶振MC-406,Q13MC4061000200無源貼片晶體

產品簡介

EPSON晶振MC-406,Q13MC4061000200無源貼片晶體,愛普生進口晶振,SMD晶振,無源諧振器,陶瓷晶振,32.768K時鐘晶振,型號MC-406,編碼Q13MC4061000200是一款尺寸為1040mm的陶瓷諧振器,頻率32.768KHZ,負載電容12.5pF,精度±10ppm,工作溫度-40to+85°C,具有性能優越,成本低廉,高質量的特點,產品被廣泛使用于時鐘和微型計算機等領域.

Q13MC4061001900晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.EPSON晶振MC-406,Q13MC4061000200無源貼片晶體


產品詳情

JLX-1

RB-1

EPSON晶振MC-406,Q13MC4061000200無源貼片晶體,愛普生進口晶振,SMD晶振,無源諧振器,陶瓷晶振,32.768K時鐘晶振,型號MC-406,編碼Q13MC4061000200是一款尺寸為1040mm的陶瓷諧振器,頻率32.768KHZ,負載電容12.5pF,精度±10ppm,工作溫度-40to+85°C,具有性能優越,成本低廉,高質量的特點,產品被廣泛使用于時鐘和微型計算機等領域.

Q13MC4061001900晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.EPSON晶振MC-406,Q13MC4061000200無源貼片晶體

JLX-2

RB-2

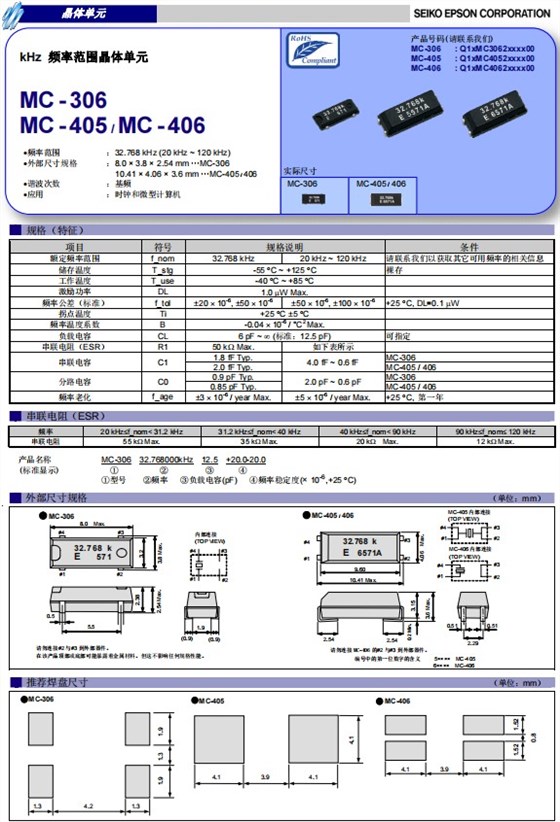

Q13MC4061000200晶振 參數表

項目 符號 規格說明 條件
MC-406晶振
額定頻率范圍 f_nom 32.768K晶振 請聯系我們以獲取其它可用頻率的相關信息。
儲存溫度 T_stg -55°C ~ +125°C 裸存
工作溫度 T_use -40°C ~ +85°C
激勵功率 DL 1.0µW Max.
頻率公差 f_tol ±10 × 10-6 +25°C,
（標準） ±50 × 10-6 DL=0.1µW
拐點溫度 Ti +25°C±5°C
頻率溫度系數 B -0.04 × 10-6/ °C2Max.
負載電容 CL 12.5F to ∞ (標準:12.5pF) 可指定
串聯電阻（ESR） R1 50kΩ Max.
串聯電容 C1 1.8fF Typ.
分路電容 C0 0.9pF Typ.
頻率老化 f_age ±3 ×10-6/ year Max. +25°C,
第一年
JLX-3

RB-3

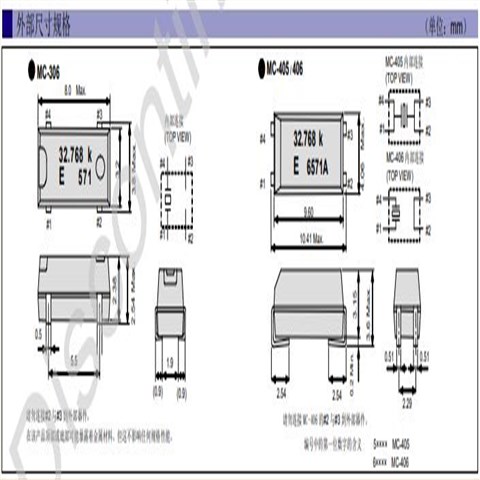

EPSON晶振MC-406,Q13MC4061000200無源貼片晶體 尺寸圖

MC-405 MC-406

JLX-4

RB-4

Q13MC4061000200晶振使用注意事項

晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業，但如果是超過規格以上的高溫，則頻率有可能發生較大的變化，因此請避免不 必要的高溫度。EPSON晶振MC-406,Q13MC4061000200無源貼片晶體

機械振動的影響：當石英晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導：

(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于SMD晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

存儲事項:

(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面石英晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。EPSON晶振MC-406,Q13MC4061000200無源貼片晶體

(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

品牌 編碼 LxWxH/尺寸 Model/型號 Frequency/頻率 CL Value/負載 Freq.tol./頻率 @+25°C Oper. Temper. Range/工作溫度 產品系列
EPSON愛普生 Q13MC4061000200 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 12.5 pF +/-10.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4061000400 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 9 pF +/-20.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4061000500 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 6 pF +/-10.0 ppm -40 to +85 °C 陶瓷晶振
EPSON晶體 Q13MC4061000600 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 12 pF +/-20.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4061000900 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 10 pF +/-20.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4061001000 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 7 pF +/-20.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4061001100 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 16 pF +/-20.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4061001500 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 9.5 pF +/-20.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4061001900 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 15 pF +/-100 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4061002100 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 8 pF +/-20.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4061002500 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 12 pF +/-50.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4061003000 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 16 pF +/-50.0 ppm -40 to +85 °C 產品系列
EPSON愛普生 Q13MC4061003300 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 6 pF +/-50.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4061003700 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 15 pF +/-20.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4061004000 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 18 pF +/-20.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4062000100 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 12.5 pF +/-20.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4062000300 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 6 pF +/-20.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4062001800 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 12.5 pF +/-50.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4062003100 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 22.9 pF +/-20.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4062003900 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 22 pF +/-20.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4062004100 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 12 pF +/-10.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q13MC4062004800 10.41 x 4.06 x 3.6 mm MC-406 32.768000 kHz 8 pF +/-10.0 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q14MC4061000600 10.41 x 4.06 x 3.6 mm MC-406晶振 40.000000 kHz 12.5 pF +/-100 ppm -40 to +85 °C 陶瓷晶振
EPSON愛普生 Q14MC4061000900 10.41 x 4.06 x 3.6 mm MC-406 100.000000 kHz 16 pF +/-100 ppm -40 to +85 °C 產品系列
EPSON愛普生 Q14MC4061001200 10.41 x 4.06 x 3.6 mm MC-406 32.000000 kHz 12.5 pF +/-50.0 ppm -40 to +85 °C 陶瓷晶振
MC-306，MC-405,MC-406
