CTS公司成立于1896,是航空航天、通信、國防、工業、信息技術、醫療和運輸市場的OEM、傳感器和電子元器件的主要設計者和制造商。公司在北美洲、亞洲和歐洲設有12個生產基地,專注于石英晶體為全球的工業伙伴提供先進的技術、卓越的客戶服務和卓越的價值。CTS的目標是在技術的最前沿,提供創新的傳感,連接和運動解決方案,以創造和推進世界各地的產品和服務。在這一年,CTS重新定義了簡化業務模式、集中精力和推動利潤增長的戰略,從而減少了全球足跡,改善了競爭地位,提高了盈利能力。
隨著科技的不斷進步,我們已經并肩前行,工程智能的方式來滿足人們不斷變化的需求。CTS引入新的視野和品牌,明確地傳達我們是誰,為什么我們在這里,我們代表什么。CTS的身份已經建立在120年的堅實基礎上。一個基金會將繼續建立我們公司的聲譽,解決問題,面對挑戰,利用機遇,所有的人都有經驗,沒有人能比得上。2012、CTS完成•華裴Fisher公司的收購,在精度和頻率的石英晶體諧振器的設計制造的領導者。此次收購擴大了CTS的技術和工程能力。
CTS晶振,石英晶振,TFNC26晶振,進口無源晶振,引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,高精度的頻率和晶振本身更低的等效串聯電阻,常用負載電容.49/S石英晶振,因插件型晶體成本更低和更高的批量生產能力,主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除無源晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定。
CTS晶振 |
單位 |

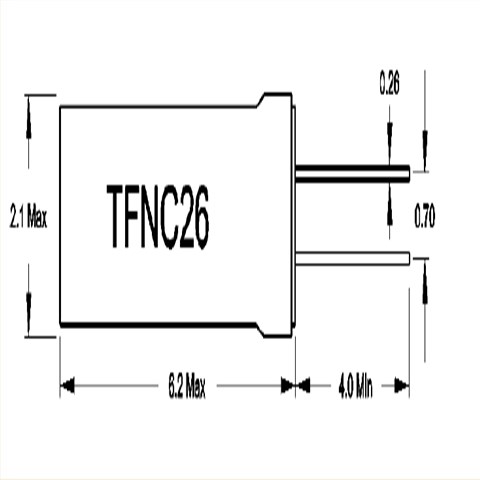

TFNC26晶振 |
石英晶振基本條件 |
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
儲存溫度 |
T_stg |
-40°C~+85°C |
裸存 |
工作溫度 |
T_use |
-10°C~+60°C |
標準溫度 |
激勵功率 |
DL |
1.0μW Max. |
推薦:1.0μW |
頻率公差 |
f_— l |
±10,20× 10-6 |
+25°C對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±15~±100× 10-6/-30°C~+85°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
6,8,12.5PF |
不同負載電容要求,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C~+85°C,DL = 100μW |
頻率老化 |
f_age |
±3× 10-6/year Max. |
+25°C,第一年 |
插件型晶振安裝注意事項:安裝時的注意事項導腳型晶振• 構造圓柱型晶振 (VT, VTC) 用玻璃密封 (參閱圖 1 和圖 2)。CTS晶振,石英晶振,TFNC26晶振,進口無源晶振
修改插件晶振彎曲導腳的方法(1) 要修改彎曲的導腳時,以及要取出晶振等情況下不能強制拔出導腳,如果強制地拔出導腳,會引起玻璃的破裂,而導致殼內真空濃度的下降,有可能促使晶振特性的惡化以及晶振芯片的破損(參閱圖 3)。(2) 要修改彎曲的導腳時,要壓住外殼基側的導腳,且從上下方壓住彎曲的部位,再進行修改(參閱圖 4)。
彎曲導腳的方法(1) 將導腳彎曲晶振之后并進行焊接時,導腳上要留下離外殼0.5mm的直線部位。如果不留出導腳的直線部位而將導腳彎曲,有可能導致玻璃的破碎 (參閱圖5 和圖6)。(2) 在導腳焊接完畢之后再將導腳彎曲時,務必請留出大于外殼直徑長度的空閑部分 (參閱圖7)。如果直接在外殼部位焊接,會導致殼內真空濃度的下降,使晶振特性惡化以及晶振芯片的破損。應注意將晶振平放時,不要使之與導腳相碰撞,請放長從外殼部位到線路板為止的導腳長度 (L) ,并使之大于外殼的直徑長度(D)。
晶體諧振腔的形式模式,但泛音振蕩或基波。振蕩開始代替。在插件32.768K晶振基本諧振的情況下(MHz頻段)反饋電阻通常是1米?。在泛音諧振器(兆赫頻帶)的情況下,值取決于IC和頻率特性,但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例(kHz頻段),需要連接一個電阻10米或更?。限制流入諧振器的電流,調節負電阻和勵磁。電平,防止諧振腔的反常振蕩,抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。CTS晶振,石英晶振,TFNC26晶振,進口無源晶振
適當的控制電阻值(RD)取決于諧振器的類型,頻帶和設備的價值。電容器(C1,C2)。精確值是通過2x6mm插件晶振測量振蕩電路的特性來確定的(包括負電阻和驅動級)。AT切割諧振器(兆赫頻帶)的參考值在幾個范圍內。?幾K?。音叉式諧振器(kHz頻段)的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序,在3 pF的范圍內- 33 pF左右,僅供參考。
此外,振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過32.768K音叉晶體電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外,振蕩頻率較低。
負載電容:如果振蕩電路中負載電容的不同,可能導致千赫茲石英晶振振蕩頻率與設計頻率之間產生偏差,如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / (CG+CD) + CS。其中CS表示電路的雜散電容。
