當前位置：首頁 » 貼片晶振 » ACT晶振 » 艾西迪高品質晶振,TX20SE溫度補償晶體振蕩器,TX20SE1600ROKBXHL-PF[16MHz]晶振

prevnext

艾西迪高品質晶振,TX20SE溫度補償晶體振蕩器,TX20SE1600ROKBXHL-PF[16MHz]晶振

頻率：13~55MHZ

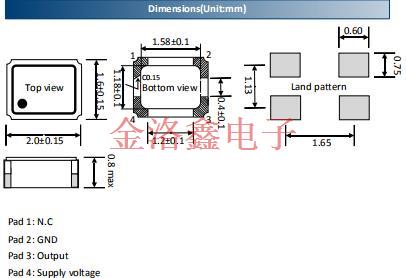

尺寸：2.0*1.6mm

2016mm體積的溫補晶振(TCXO),是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.(DC+1.8V±0.1Vto+2.9V±0.1V對應IC可能)高度:最高0.8mm,體積:0.0022cm3,重量:0.008g,超小型,輕型,低消耗電流,表面貼片型產品.(可對應回流焊)無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC(頻率控制)功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.

訂購熱線：0755-27837162

艾西迪高品質晶振,TX20SE溫度補償晶體振蕩器,TX20SE1600ROKBXHL-PF[16MHz]晶振，全球分銷網絡,作為discoverIE Group plc的一部分，通過我們的獨立分銷合作伙伴，ACT晶振可以在全球范圍內支持您的頻率控制要求。
我們不僅僅是頻率控制,以工程為主導的技術支持
定制設計/非標準頻率，石英晶振和微控制器匹配服務
樣品庫存,位于英國的內部技術實驗室
廣泛而成熟的全球分銷網絡,全面的售后支持
庫存管理
通過ISO9001和TS16949認證,靈活性 - 快速周轉時間，低MOQ
廣泛的產品
無論您需要新技術，如M-SAC增強型貼片振蕩器，還是簡單的基本石英晶振，我們的工程團隊都將幫助您為您的應用選擇合適的解決方案，并在整個設計周期和生產過程中為您提供支持。

艾西迪高品質晶振,TX20SE溫度補償晶體振蕩器,TX20SE1600ROKBXHL-PF[16MHz]晶振，ACT晶振公司除了石英晶體水晶組件,同時量產LC濾波器,SAW,實時時鐘,陶瓷電子和天線等產品,但頻率元件一直都是艾西迪晶振公司最重要的模塊,除此之外,陶瓷諧振器,SMD晶振等都深受各大知名企業的歡迎。

2016mm體積的溫補晶振(TCXO),是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.(DC+1.8V±0.1Vto+2.9V±0.1V對應IC可能)高度:最高0.8mm,體積:0.0022cm3,重量:0.008g,超小型,輕型,低消耗電流,表面貼片型產品.(可對應回流焊)無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC(頻率控制)功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.

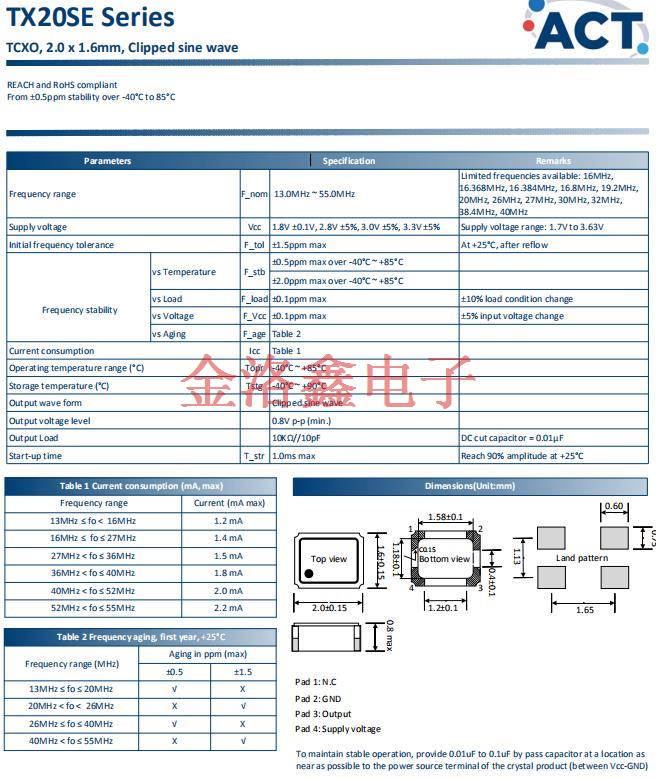

Parameters

Specification

Remarks

Frequency range

F_nom

13.0MHz ~ 55.0MHz

Limited frequencies available: 16MHz,
16.368MHz, 16.384MHz, 16.8MHz, 19.2MHz,
20MHz, 26MHz, 27MHz, 30MHz, 32MHz,
38.4MHz, 40MHz

Supply voltage

Vcc

1.8V ±0.1V, 2.8V ±5%, 3.0V ±5%, 3.3V ±5%

Supply voltage range: 1.7V to 3.63V

Initial frequency tolerance

F_tol

±1.5ppm max

At +25°C, after reflow

Frequency stability

vs Temperature

F_stb

±0.5ppm max over ‐40°C ~ +85°C

±2.0ppm max over ‐40°C ~ +85°C

vs Load

F_load

±0.1ppm max

±10% load condition change

vs Voltage

F_Vcc

±0.1ppm max

±5% input voltage change

vs Aging

F_age

Table 2

Current consumption

Icc

Table 1

Operating temperature range (°C)

Topr

‐40°C ~ +85°C

Storage temperature (°C)

Tstg

‐40°C ~ +90°C

Output wave form

Clipped sine wave

Output voltage level

0.8V p‐ p (min.)

Output Load

10K?//10pF

DC cut capacitor = 0.01 μ F

Start‐ up time

T_str

1.0ms max

Reach 90% amplitude at +25°C

抗沖擊
  晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
  暴露于輻射環境會導致貼片石英晶振性能受到損害，因此應避免照射。艾西迪高品質晶振,TX20SE溫度補償晶體振蕩器,TX20SE1600ROKBXHL-PF[16MHz]晶振.
化學制劑/pH值環境
  請勿在PH值范圍可能導致腐蝕或溶解晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致貼片晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
  請勿在鹵素氣體環境下使用貼片晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞進口有源晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
