PETERMANN Crystal快速啟動振蕩的低ESR擺幅方案設計

這家來自德國的PETERMANN-TECHNIK GmbH公司,也許很多人都不熟悉,這是一家進口頻率組件品牌,中文名字叫做彼得曼晶振.這家公司熱衷于幫助不同產品,和不同的用戶要求設計對應的晶振方案,成立20多年來,已經成為德國首屈一指的晶振廠家.近期PETERMANN Crystal公司推出了新的設計方案,是針對快速啟動振蕩所需的低ESR擺幅,目的是為了降低等效串聯電阻,從而達到低功耗,低損耗的性能.降低功耗不僅可以使產品的使用壽命更長,性能更穩定,還能為用戶節省成本,符合ROHS環保指令的標準.

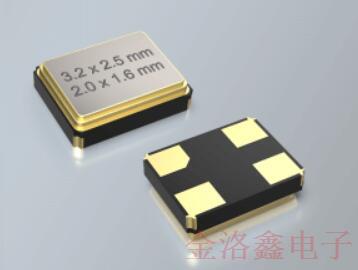

PETERMANN晶振公司的產品范圍包括具有非常低電阻的SMD石英晶體,可實現極其快速和可靠的振蕩啟動.它們是SMD03025/4(在3.2x2.5mm/4墊陶瓷外殼中)和SMD02016/4(在2.0x1.6mm/4墊陶瓷外殼中)系列,等等.在進行廣泛的在線測試的過程中,我們始終發現,經過測試的振蕩器級的負輸入電阻非常低,因此IC之間存在很大的色散.但是應用程序必須變得越來越小,這意味著開發工程師必須依靠小型石英晶體外殼.但是,與較大外殼中相同頻率的SMD石英晶振相比,較小外殼中的SMD石英晶體具有較高的電阻,并且由于其較高的電阻,其在振蕩器級中的振蕩速度較慢且不穩定.

例如,標準頻率為32MHz的LOWESR石英晶體的ESR通常為6歐姆(SMD03025/4系列)或15歐姆(SMD02016/4系列).對于無線電應用,這些32MHz LOWESR石英晶振可實現非?？焖偾覙O其可靠的振蕩性能,這意味著適當的無線電應用能夠在指定的占空比內以最佳的發射效率和極佳的能量效率.

兩種石英晶體系列均可提供的頻率公差為<在25°C時為±10ppm,在-20/+70°C時為±10ppm,在-40/+85°C時為±15ppm,在-40/+105°C時為±30ppm或±50ppm在-40/+125°C下.當然,汽車版本(AECQ200)也可以在兩個陶瓷外殼中提供.3.2x2.5mm石英的頻譜在基本范圍內為8–80MHz.可以在20–64MHz的頻率范圍內獲得SMD2016/4系列的2.0x1.6mm石英.SMD03025/4系列石英位于3.2x2.5mm的陶瓷外殼中,是世界上性價比最高的石英晶體系列之一.

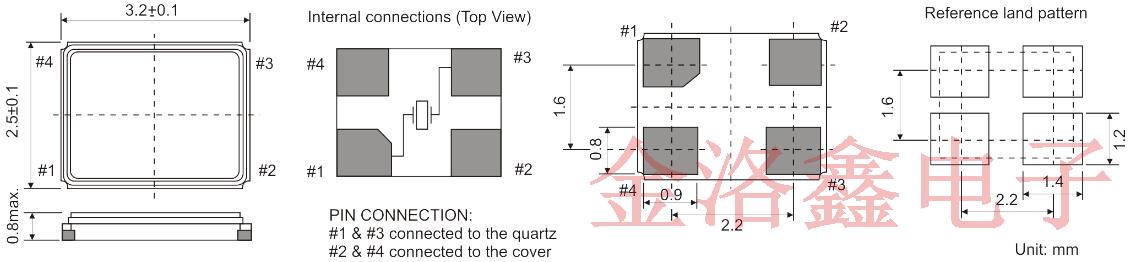

貼片石英晶體3.2x2.5mm12.0-80.0MHz

陶瓷封裝中最便宜的微型SMD晶體

高可靠性,低成本

頻率公差為±10ppm@+25°C,緊密的溫度穩定性和低老化性能

優化的低ESR諧振器設計可實現快速振蕩啟動

溫度范圍擴展到-40/+125°C

設計用于無線,通信,汽車等.

應用領域:

消費類電子產品/產業/聯網/RFID/NFC/物聯網/ISM樂隊/可穿戴/移動通訊/PC/PC外圍設備/IT/WiMAX,WLAN,Wi-Fi/嵌入/汽車行業/藍牙/藍牙低功耗(BLE)/無線模塊/超低功耗MCU/機器對機器(M2M)的連接.

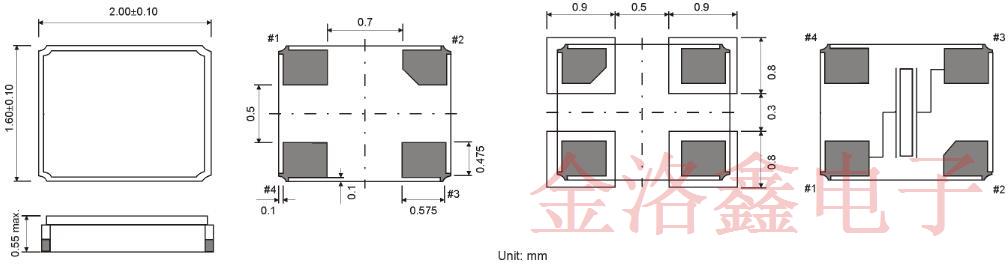

貼片石英晶體2.0x1.6毫米20.0-60.0MHz

陶瓷盒中的SMD石英晶體2.0x1.6毫米

優異的性能和低廉的使用壽命

降低阻抗的石英晶振設計,可實現快速,安全的振蕩

用于可穿戴設備,汽車,無線(WLAN,WIFI,Zigbee,ISM,KNX等),IoT,M2M,GPS,嵌入式,工業,電信,醫療以及需要高性能低成本石英的地方是.

頻率公差為±10ppm@+25°C,具有嚴格的溫度穩定性和最小的老化值

應用領域:

ISM樂隊/聯網/產業/RFID/NFC/穿戴式/物聯網/高清與存儲/移動通訊/PC/PC外/設備/IT/WiMAX,Wi-Fi,Wi-Fi/嵌入式/汽車/藍牙/低功耗藍牙(BLE)/無線模塊/機器/對機器(M2M)的連接/超低功耗MCU.

在3.2x2.5mm陶瓷外殼太大的應用中,PETERMANN-TECHNIK的專家建議使用SMD2016/4貼片晶振系列的緊湊型2.0x1.6mm陶瓷外殼.此外殼是與3.2x2同時開發的.5mm的外殼作為另一個大容量外殼,也可以非常經濟地獲得.兩個系列均提供可用于超聲焊接外殼的版本.

當然,PETERMANN-TECHNIK產品系列中還提供了降低電阻的32.768K石英晶體.除了非常具有成本效益的高質量產品外,PETERMANN-TECHNIK還因其極為全面的設計和大型系列支持而聞名并享有20多年的寶貴經驗.PETERMANN-TECHNIKGmbH的座右銘是一站式提供所有產品,以便客戶可以在很短的時間內將產品推向市場.
