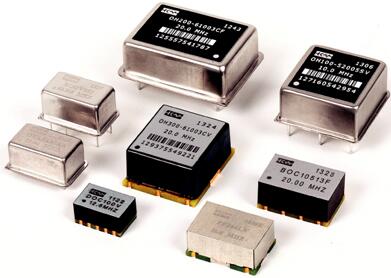

傳統的OCXO Oscillator給人的印象估計是比較笨重的，因為它比任何一種石英晶體振蕩器都要大，與一般的石英晶振外形也并不是很相似，所以OCXO振蕩器的電路板設計也與其他振蕩器有很多不同之處。在設計電路時，不小心操作失誤或計算錯誤，都有可能致使噪聲和失真的頻率傳輸，以及容易發生問題的數字通信，閂鎖，頻率穩定性降低，OCXO晶振內部的熱不穩定性等失誤故障現象。本文介紹了OCXO晶振印刷電路板的電路而已，有利于讓廣大用戶正確使用OCXO振蕩器，如有不對之處，金洛鑫電子歡迎各大工程和技術人員指正。

電源和接地注意事項：

電源和接地

所有系統設計都有一個電源和接地電路，由電路板上的所有組件共享。一個組件的操作可能影響共享相同電源和接地電路的其他組件的操作。

電源

系統電源的目標是在提供足夠電流的同時將穩定電壓維持在指定范圍內。雖然理想的電源可以為任何可能的電流消耗保持相同的電壓，但實際系統表現出以下行為：

•由一個設備引起的電流及其相關噪聲的變化會影響連接到同一電源網的其他設備。

•電流消耗的變化會影響電網的電壓。

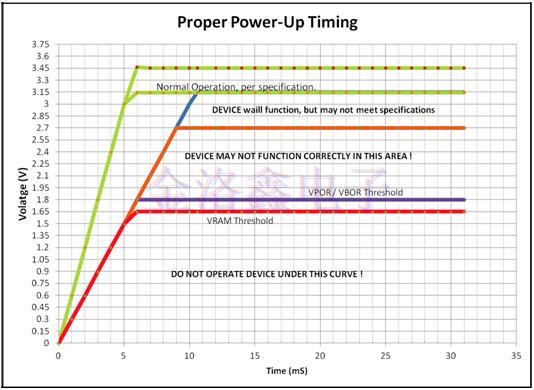

POR/BOR操作

當有源晶振從Vss電平啟動時，會發生上電復位。當先前供電的設備降至指定范圍以下時，會發生欠壓狀況。器件RAM保持電壓（VRAM）低于VPOR/VBOR電壓跳變點。當VPRO/VBOR時，OCXO的電氣性能將不符合數據手冊規范。

典型電源系統

典型的電源電路包括以下內容：

•電壓調節器，可將電壓穩定性保持在所需范圍內，同時為所服務的所有組件提供足夠的電流。

•散裝，去耦和旁路電容。

•電源和電源電路或電源平面，用于向組件供電。

•每個電源敏感元件的本地去耦和旁路電容。

電壓調節器

電壓調節器從外部電源獲取輸入電壓，并將其降低到適當的電壓電平，從而為電路板上的元件供電。兩種常見類型的穩壓器是DC-DC轉換器和低壓差穩壓器（LDO）。在決定電壓調節器時，請務必查看調節器數據表，以使元件規格與系統要求相匹配。

當IC的數字邏輯門從一種狀態切換到另一種狀態時，IC的電流消耗以由邏輯狀態轉換速率或“上升時間”確定的頻率波動。這些電流振蕩導致電源電壓由于其固有阻抗而在網上產生小電壓時波動。通過仔細選擇能夠為高頻提供低阻抗接地路徑的電容器，可以降低電路的阻抗。當電容器充電或放電時，電流流過它，電流本身受到電容器內阻的限制。該內部電阻稱為電容電抗，其符號為XCin歐姆。與具有固定值的電阻不同，即100Ω，1kΩ等。電容電抗隨頻率變化，因此恒溫石英晶體振蕩器頻率的任何變化都會對電容產生影響。通過將電容放置在器件的電源引腳和接地引腳附近，從電壓引腳到去耦電容到地的環路應盡可能小。

上電復位

器件上電時，石英晶體振蕩器Vcc將越過VPOR/VBOR電壓。一旦Vcc電壓超過VPOR/VBOR電壓，將發生以下情況：

•易失性寄存器從相應的非易失性寄存器加載值。

•TCONF寄存器將加載工廠編程。

•該設備能夠進行數字/模擬操作。

欠壓復位。

器件掉電時，晶振Vcc將越過VPOR/VBOR電壓。一旦Vcc電壓降至VPOR/VBOR電壓以下，就會發生以下情況：

•禁用工廠串行編程接口。

•非易失性寄存器不再可編程。

如果VCC電壓降至VRAM電壓以下，則會發生以下情況：

•易失性寄存器可能已損壞。

•TCONF寄存器可能已損壞。

•OCXO烤箱芯可能失去熱平衡。

•OCXO頻率穩定性可能不符合

數據表規格

當電壓恢復到高于VPOR/VBOR電壓時，請參見“上電復位”部分。在隨后的欠壓條件下，OCXO晶振未正常循環供電（即電源電壓不會降至0V），電源電壓必須降至1.6伏以下才能清除EEPROM器件的配置內容。

電源管理

不正確的電壓調節可能導致許多系統組件的不穩定或完整的系統故障。電力不足的時期通常被稱為“欠壓”，其中電源電壓下降到不足的水平，或“電源不足”的地方電壓完全消失了一段時間。為了使OCXO在初始上電時正常上電和配置，Vcc必須超過最大上電復位（VPOR）電壓，以便器件繼續進行配置和初始化。上電時內部監控VCC電壓，以正確觸發器件配置電路。在器件未進行電源循環的后續欠壓條件下（即電源電壓不降至0v），必須將Vcc電壓降至最小VPOR電壓以下，以清除器件配置內容。隨后，電壓必須再次超過VPOR電壓，以便使用新配置對器件進行編程。

欠壓條件由Vcc軌降低到數據手冊中由VRAM定義的相應數據保持電壓定義。請參考OCXO石英晶振數據手冊，了解最小和最大VPOR電壓和數據保持電壓。通過使用外部低壓檢測器邏輯和電源管理電路，在電源電壓不足期間防止系統故障。
