TCXO系列T1276的超低加速度敏感性與深空及衛星應用輻射耐受性
TCXO系列T1276的超低加速度敏感性與深空及衛星應用輻射耐受性
在航天器運行過程中,時頻系統面臨著兩類截然不同卻同樣致命的環境挑戰.一方面,運載火箭發射階段的劇烈振動(可達2000g峰值加速度),衛星變軌時的持續過載,以及深空探測中微隕石撞擊產生的沖擊,都會通過機械傳導影響晶振的頻率穩定性,這一現象被稱為"加速度敏感性",直接導致相位噪聲惡化和定位誤差增大.根據接收機設計理論,晶振的加速度敏感性每增加1ppb/g,PLL跟蹤環路的失鎖概率會上升17%,這對需要連續工作的衛星通信晶振和導航系統構成嚴重威脅.另一方面,太空輻射環境對電子器件的損傷更為隱蔽且持久.低地球軌道(LEO)衛星需應對范艾倫帶中的高能質子(能量可達100MeV),而深空探測器則要承受銀河宇宙射線的持續轟擊.這些輻射會造成兩類損傷,一是總電離劑量(TID)效應,即長期輻射累積導致的器件參數漂移,典型LEO任務5年壽命期內的TID水平可達30-50krad(Si),二是單粒子效應(SEE),高能粒子單次撞擊可能引發邏輯翻轉或功能失效,尤其對TCXO中的補償電路構成致命威脅.傳統商用TCXO在10krad輻射劑量下即出現頻率偏移超±0.5ppm,完全無法滿足航天級要求.
T1276系列的超低加速度敏感性,雙晶體補償技術的革新

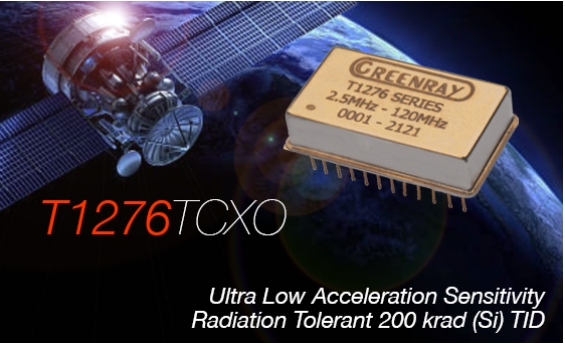

針對加速度敏感性這一核心痛點,T1276系列采用了Greenray專利的雙晶體差分補償結構,徹底顛覆了傳統單晶體設計的性能局限.該技術的核心原理在于,選取兩只加速度靈敏度數值接近,方向相反的2520規格諧振器(例如+1.5ppb/g與-1.6ppb/g),通過特殊的并聯耦合方式實現機械振動的相互抵消,最終將整體加速度靈敏度控制在<0.1ppb/g的量級——這一指標較行業平均水平(1.5ppb/g)提升了15倍,達到了接近OCXO恒溫振蕩器的穩定性能.
這種設計帶來的直接應用價值尤為顯著.在衛星導航GPS晶振系統中,0.1ppb/g的加速度敏感性可將定位誤差控制在0.3米以內,滿足高精度測繪衛星的需求,而在深空探測器的著陸階段,即使面臨100g的沖擊過載,T1276仍能維持±0.02ppm的頻率穩定度,確保著陸雷達的測距精度.相比之下,采用傳統設計的TCXO在相同條件下會產生超過±1ppm的頻率偏移,足以導致著陸偏差超過10米.
輻射耐受性優化,從材料到電路的全維度防護
為應對太空輻射的嚴峻挑戰,T1276系列在設計初期即遵循NASA-STD-7008航天電子器件標準,構建了材料-封裝-電路三位一體的輻射防護體系.在總電離劑量(TID)防護方面,該產品采用了以下關鍵技術,輻射加固型晶體材料,石英晶片經過氧空位補償處理,在50krad(Si)劑量下的頻率漂移控制在±0.08ppm以內,遠優于普通石英晶體(±0.5ppm)的性能表現.這種處理工藝通過高溫退火(800℃)和離子注入,減少了輻射導致的晶格缺陷,從而降低了介電常數的變化率.金屬屏蔽封裝設計,采用鈦合金-kovar合金雙層密封結構,配合5毫米厚的鋁制輻射屏蔽層,可將外部輻射劑量衰減60%以上.
根據TID4NS模型模擬,在1400公里軌道高度(范艾倫帶內),該封裝能將內部器件承受的TID水平從30krad降至12krad,大幅延長器件壽命.補償電路的輻射硬化,所有有源器件均選用經RAD-HARD認證的芯片(如ADI公司的AD8551運算放大器),這些器件在100krad(Si)劑量下仍能保持正常工作,同時采用冗余設計,關鍵電路節點均設置雙重備份,有效抵御單粒子閂鎖(SEL)效應.在單粒子效應(SEE)防護方面,T1276通過了重離子LET測試(線性能量傳遞),在LET值高達80MeV?cm²/mg的條件下(相當于銀河宇宙射線中鐵離子的輻射強度),未出現任何功能中斷或參數跳變.這一性能確保了該產品在深空探測任務中(如火星探測)的長期可靠性,即使遭遇高能粒子撞擊,也能通過內置的自動復位電路快速恢復正常工作.
