愛普生溫補晶振X1G0038510077編碼和其他家有什么不一樣
前面幾篇文章中，我向大家介紹了許多愛普生晶振的原廠編碼，今天要給廣大新老客戶分享的，依然是愛普生的型號與編碼，2.5*2.0mm溫補晶振系列。就目前來說，隨著產品多功能化，性能也有了顯示的提升，很多產品普通的石英晶振根本無法滿足，例如人造衛星，全球?qū)Ш蕉ㄎ幌到y(tǒng)，網絡設備，軍用對講機，船舶飛機，無線網絡等，甚至最常用的移動設備智能手機，都會用到一顆溫度補償晶振。根據市場的變化，許多晶振廠家也迅速做出反應，大力開發溫補晶振的產量和研發，2520溫補晶振雖然不是最小的，但已經屬于非常小型的了。
X1G0038510077晶振同系列原廠編碼表：
| 原廠編碼 | 型號 | 頻率 | 封裝 | 頻率公差 | 工作溫度 |
|
X1G0035810029 |
TG-5021CG |
33.600000 MHz |
2.50x2.00x0.80mm |
+/-2.0 ppm |
-30 to +85 °C |
|
X1G0035810035 |
TG-5021CG |
32.000000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-30 to +85 °C |
|
X1G0035810039 |
TG-5021CG |
30.000000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-30 to +85 °C |
|
X1G0038510014 |
TG-5035CG |
16.369000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-30 to +85 °C |
|
X1G0038510016 |
TG-5035CG |
16.368000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-30 to +85 °C |
|
X1G0038510032 |
TG-5035CG |
24.000000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-40 to +85 °C |
|
X1G0038510039 |
TG-5035CG |
32.000000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-1.0 ppm |
-10 to +55 °C |
|
X1G0038510042 |
TG-5035CG |
40.000000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-40 to +85 °C |
|
X1G0038510043 |
TG-5035CG |
38.400000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-1.5 ppm |
-30 to +85 °C |
|
X1G0038510049 |
TG-5035CG |
16.369000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-40 to +85 °C |
|
X1G0038510051 |
TG-5035CG |
33.600000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-1.0 ppm |
-30 to +85 °C |
|
X1G0038510077 |
TG-5035CG |
24.000000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-40 to +85 °C |
|
X1G003851A058 |
TG-5035CG |
26.000000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-40 to +85 °C |
|
X1G0042110001 |
TG-5006CG |
26.000000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-30 to +85 °C |
|
X1G0042110002 |
TG-5006CG |
26.000000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-30 to +85 °C |
|
X1G0042110003 |
TG-5006CG |
26.000000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-30 to +85 °C |
|
X1G0042110004 |
TG-5006CG |
16.368000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-30 to +85 °C |
|
X1G0042110005 |
TG-5006CG |
26.000000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-30 to +85 °C |
|
X1G0042110006 |
TG-5006CG |
16.367667 MHz |
2.50 x 2.00 x 0.80 mm |
+/-1.0 ppm |
-30 to +85 °C |
|
X1G0042110008 |
TG-5006CG |
16.369000 MHz |
2.50 x 2.00 x 0.80 mm |
+/-2.0 ppm |
-30 to +85 °C |
溫補晶體振蕩器還有一個比較顯著的特點，就是精度很高，標準范圍在±0.5ppm~±2.0ppm，可以使產品周圍溫度變化較大的時候，將溫度控制在一定的ppm以內。再看下標題是一些客戶提出過的，因?yàn)樵S多別家晶體制造商的編碼前面習慣帶上型號和頻率，然而愛普生晶振原廠編碼并沒有，所以光從編碼上看，很難看出這是代表哪一顆晶振，它的頻率尺寸和其他參數是會什么。這也是為什么金洛鑫電子會將愛普生原廠編碼分享出來的原因之一，為了讓客戶正確認識編碼，以及這些編碼的含義。

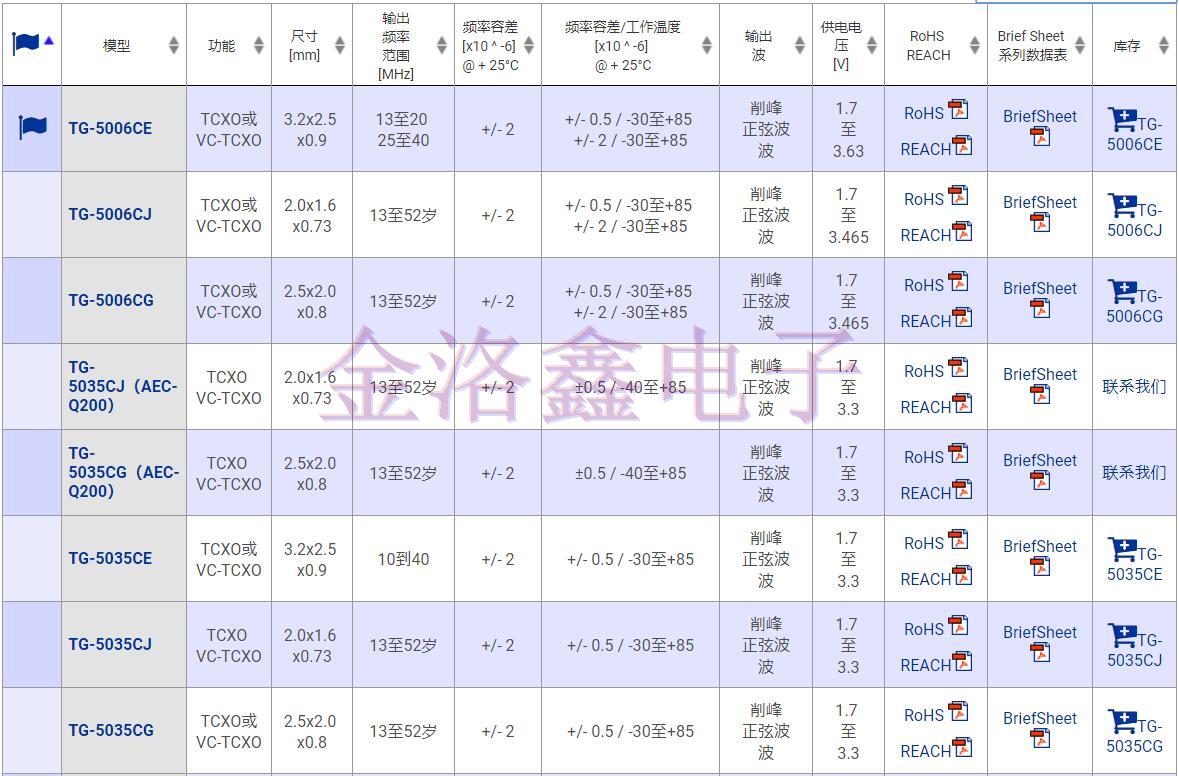

TG-5006CG晶振同系列愛普生晶振型號表：
愛普生集團除了2.5*2.0mm封裝的TCXO晶振，還有其他的尺寸，例如7050晶振，5032晶振，3225晶振，2016晶振等封裝。每一款都在業界有著舉足輕重的地位和影響力，而且銷量連年增長，給愛普生集團帶來不錯的效益和營業額，現時也滿足市場和廣大生產廠家，制造型企業的需求。
