AT切型石英晶振等效參數及其它性能指標和名詞術語

來源：金洛鑫瀏覽：- 發布日期：2018-07-12 17:37:44【大中小】

分享到：

被發現，改進，使用一百多年了，石英晶振最終成為各行各業生產廠家基本上都會采購的電子元器件，AT切型是石英晶體諧振器最主要的一道工序。大部分國產晶振廠家或者海外的晶體制造商，選用AT切型比BT切型要多，因為可以使晶振的產量加大，而且質量還有保證。

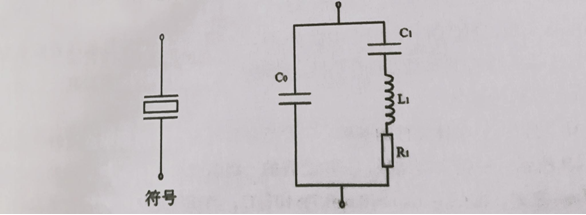

AT切型石英晶振在100MHz頻率以下，它的等效電路如圖3.3.1

圖3.3.1石英晶體元件等效電路

一、石英晶體元件等效電路

它是一個在諧振頻率附近具有與石英晶體元件相阻抗特性的電路。通常用一個電感、電容和電阻做串聯臂,再與石英晶體諧振器兩端電容并聯來表示。串聯電路參數電感、電容和電阻分別以L1、C1、R1表示,并電容(以往叫靜電容)以C0表示。

二、動態電感L1:為等效電路中串聯臂里的電感

由Cady公式給出

式中

p一有電極區的有效密度(Kg/m3)；

tF一石英片腐蝕后的厚度(m)；

Se一電極面積(m2)

對園電極:Se=丌Φe2/24(m2),Φe=園電極直徑,(m)；

對矩形電極:Se =LeWe(m2),Le=電極長度(m)，We=電極寬度(m)；

e′26一壓電常數(C/m2)=(e14sin?φ1一e11cosφ1)•cosφ1 (3.3.2)

e11=0.173(c/m2),e14=0.040(c/m2)；

KL一電感系數=p/(〖e'〗_(26 )^2 ) (H/m)；

在實際情況中,電感系數還與晶振晶片的外形尺寸有關,動態電感與泛音次數有關,試驗得出,當頻率較低時，動態電感隨泛音次數的升高而下降；當頻率較高時,則隨泛音的升高而上升。

金洛鑫電子這么多年來，也一直在研究更先進的AT切型技術，自己生產的石英晶振，貼片晶振，插件晶振，32.768K，49S等系列產品，品質均有保證，而且都通過ISO9001，ROHS等認證，所有晶振產品都是正品，全部采用ISO9002質量體系進行生產。
