確定Pletronics Oscillator峰峰值頻率抖動

返回列表 來源：金洛鑫 瀏覽：- 發布日期：2019-01-15 14:17:13【大 中 小】
分享到：

美國普銳特晶振公司的英文名是Pletronics，創辦于1979年，至今已有40年的晶體振蕩器生產經驗和歷史，可實現快速的交付，2003年Pletronics晶振在香港和新加坡建設了營銷中心，2006年就設計研發出LVDS，LV-PECL輸出的差分晶振。主打的產品是時鐘振蕩器，TCXO晶振，VCXO晶振，OCXO晶振，差分振蕩器，溫補壓控振蕩器等系列。在亞洲，北美和歐美都有制造工廠，大范圍的生產可縮短用戶的交期，節省用戶的時間與成本。

在Pletronics Oscillator中，RMS抖動具有隨機高斯分布，因?yàn)闆](méi)有使用鎖相環。這導致缺乏離散的偽和多峰非高斯分布。因此，當由低噪聲功率供電時，幾乎沒有或沒有確定性抖動供應。當抖動具有高斯響應時，RMS抖動是標準偏差或1西格瑪價值。

Pletronics晶振已經確定，為了精確測量石英晶體振蕩器的抖動，在1皮秒或低于1皮秒，目前唯一可用的方法是測量相位噪聲并計算RMS抖動。

Pletronics Oscillator中使用的晶體具有非常高的Q值。加載的Q值振蕩器諧振器環路在10,000到100,000之間。當振蕩器級產生時信號，頻率可以駐留在振蕩帶寬內的任何地方。但是，高Q諧振器實現了窄振蕩帶寬，可以制造具有極低抖動的振蕩器。

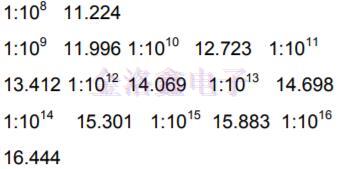

確定峰峰值（Pk至Pk）值取決于所需的可靠性。可靠性更高期望，即使發生的概率隨著更高的西格瑪值而大大降低，Pk到Pk值也越大。在14西格瑪，概率接近1：1012。這被認為是我們用于根據RMS抖動值確定Pk到Pk抖動的標準。如果Pletronics振蕩器的RMS抖動為2皮秒，Pk到Pk的抖動是28皮秒。由于缺乏，這也被認為是石英晶振的總抖動（TJ）下圖顯示了其他sigma偏移量各種概率所需：

確定Pletronics Oscillator峰峰值頻率抖動,差分振蕩器

概率西格瑪

確定Pletronics Oscillator峰峰值頻率抖動,差分振蕩器

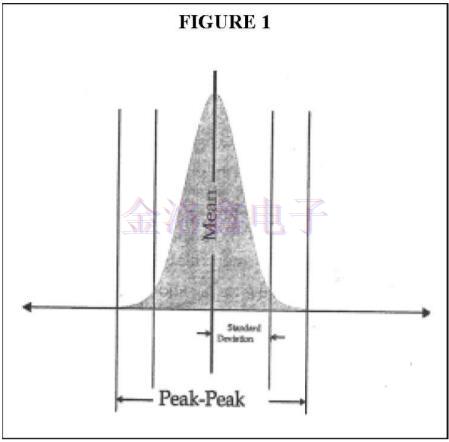

利用Pletronics振蕩器的高斯抖動分布，周期的平均值為在高斯曲線的中心。標準差（1sigma）定義為窗口包含發生總振蕩的68.26％。這個窗口放在一邊意思。1西格瑪（標準偏差）值是OSC晶振輸出信號的RMS抖動。如從平均值開始，標準偏差的數量增加，振蕩器產生該周期偏差的信號的機會大大減少。在7西格瑪偏離時，機率為100-1振蕩發生的x10-12％。在14.069西格瑪，概率是1：1012。FIBER通道規格要求14sigma可靠性。

有關完整說明，請參閱我們的應用筆記“低抖動應用的SPXO晶體振蕩器”。在測量晶體振蕩器的相位噪聲時，我們使用兩種源方法。這導致在來自載波的特定偏移頻率范圍內的1Hz帶寬中的相位的單邊帶測量。然后將Pletronics Crystal單邊帶相位噪聲結果積分在a上指定的頻帶，通常為10Hz至1MHz或12kHz至20MHz，具體取決于應用。SONET要求帶寬為12kHz至20MHz。然后將該頻域積分相位噪聲（以dBc/Hz為單位）轉換為以皮秒為單位的時域RMS抖動。
