日本大河小型32.768K振蕩器系列產品介紹
近10年來石英晶體行業發生了天翻地覆的改變,最明顯的地方在于封裝尺寸,現如今石英晶體和晶體振蕩器的尺寸都在不斷的縮小,從晶體開始到振蕩器,都有非常大的突破.在這方面日本大河晶振公司的貢獻無疑是比較大的,早在2014年大河公司就已經推出了三款極小的32.768K晶體振蕩器.封裝尺寸分別是2.5*2.0mm,2.0*1.6mm和1.6*1.2mm,頻率公差最高可達到±7ppm,屬于比較高水平,高性能的有源晶振產品.這在當時還引發了業界轟動,受到許多其他晶體制造商和用戶的關注,為大河集團后續的發展奠定了堅實的基礎.
新開發的32.768kHz晶體時鐘振蕩器,具有超低電流消耗和出色的溫度特性,適用于智能電表,可穿戴設備,物聯網傳感器,工業控制器和車載設備.2014年12月4日:大河晶振公司(總部設在日本山梨縣的Nirasaki)開發了新產品晶體振蕩器,FCXO-05D(2520尺寸),FCXO-06D(2016尺寸)和FCXO-07D(1612尺寸:世界上最小的晶體振蕩器).這些新的32.768kHz時鐘振蕩器不能僅在與典型音叉晶體振蕩器相媲美的超低電流消耗下工作,但在寬溫度范圍內具有比音叉晶體振蕩器更好的頻率-溫度特性.
如今的電子設備,例如下一代智能電話,可穿戴設備和智能電表需要能夠以更低的電流消耗提供精確和穩定振蕩的時鐘源.為滿足這些需求,大河晶振公司于2013年12月推出了兩款音叉振蕩子FCXO-05C和FCXO-06C (以下簡稱”C系列”).”C系列”支持緊湊頻率-通過將AT切割晶體空白的頻率除以振蕩器電路,在kHz范圍頻率(包括32.768kHz)的容差.
除了這個”C系列”之外,RIVER ELETEC現在開發了新的32.768kHz晶體時鐘振蕩器FCXO-05D, FCXO-06D和FCXO-07D,以滿足日益增長的低電流消耗需求.他們將這些新型振蕩器的電流消耗降低到等于或低于”C系列”的1/5,實現了超低電流消耗的音叉式晶體振蕩器.此外,FCXO-07D是世界上最小的晶體振蕩器,這些新型石英晶體振蕩器將有助于小型化以及未來電子設備的多功能化.
采用RIVERE LETEC專有的電子束密封技術密封陶瓷封裝和金屬蓋,新型有源晶振確保了高基本性能和出色的可靠性.除此之外,這些振蕩器都是環保型的,因為它們符合RoHS標準,并支持無鉛焊料的回流曲線.新產品的試用樣品已經上市,其批量生產已于2014年底開始.
[產品類別]
SMD晶體振蕩器
[產品名稱(尺寸)]

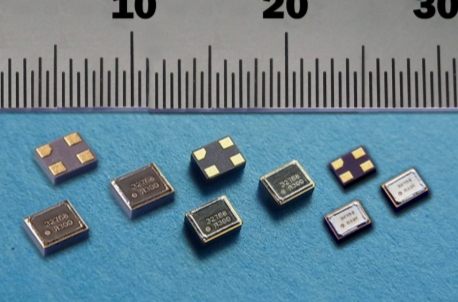

FCXO-05D(2.5×2.0×0.9mm)
FCXO-06D(2.0×1.6×0.8mm)
FCXO-07D(1.6×1.2×0.7mm:世界上最小的振蕩器)
[特征]
1.32.768kHz晶振時鐘振蕩器
2.使用AT切割晶體毛坯,可在很寬的溫度范圍內實現出色的頻率-溫度特性
3.超低電流消耗可與千赫茲貼片振蕩器相媲美(0.01mAMax:等于或小于”C系列”的1/5)
4.非常適合在惡劣的溫度環境中作為時鐘源,例如室外設備和汽車時鐘(具有超低電流消耗,它們也可用于電池供電設備)
5.寬范圍的工作電壓(+1.6至+3.63V)
6.CMOS(方波)輸出
7.陶瓷封裝和金屬蓋確保高可靠性
8.無鉛回流焊接
9.符合RoHS標準,全無鉛
|
標準規格 |
FCXO-05D晶振 |
FCXO-06D晶振 |
FCXO-07D晶振 |
|
尺寸 |
2.5*2.0*0.9mm |
2.0*1.6*0.8mm |
1.6*1.2*0.7mm |
|
標稱頻率(典型值) |
32.768KHz |
||
|
目前的消費 |
0.01mAMax. |
0.03mAMax. |
0.03mAMax. |
|
頻率容差 |
可提供±7ppm |
||
|
工作溫度范圍 |
-40℃~+85℃ |
||
|
頻率與溫度特性(參考+25°C) |
可提供±15ppm(-40至+85°C) |
||
可根據要求提供定制規格,例如32.768kHz以外的頻率和更寬的溫度范圍.
從2014年打樣量產開始,FCXO-05D晶振,FCXO-06D晶振和FCXO-07D晶振這三款產品,到現在已被廣泛應用到各種產品身上,并獲得廣大用戶良好的反饋,每年產量都在增加,因為市場上對這三顆料的需求越來越大.金洛鑫電子是大河晶振中國大陸的代理商,多年來已為許多新老客戶提供超過百萬顆大河石英晶體和大河石英晶體振蕩器產品,包括今天主題的這三款32.768K有源晶振,均可提供原廠原裝的正品,咨詢訂購熱線:0755-27837162.
