SiTime溫補振蕩器當選《電子產品》2019年度最佳產品

美國SiTime Corp.公司成立的時間雖然只有十幾年,相比于其他的歐美晶體制造商,屬于比較年輕的頻率控制元器件廠家,但是其擁有的工藝和技術至少是幾十年.主要從事MEMS可編程振蕩器系列的研究,開發,設計,測試,生產,制造和銷售等事業,SiTime晶振公司旗下的+105℃ Elite Super-TCXO系列,是SiTime公司近年來獲得比較大成就的產品,用于高端通信和網絡模塊,目前已被應用到5G基站和5G網絡身上.本文主旨為大家介紹和講解SiTime Elite Platform Super-TCXO晶振產品特性,功能和優勢,以下是全部?jī)?nèi)部.

MEMS定時設備獲得公認,可在任何地方實現5G,并具有最佳動態性能和30倍更好的可靠性,2019年1月23日-領先的MEMS計時供應商SiTime公司今天宣布,其+105℃的Elite Platform™Super-TCXOs™被《電子產品》雜志評為”年度最佳產品”.模擬/混合信號IC類別.從2018年推出的數千種產品中,電子產品的編輯選擇了他們認為最杰出的貼片晶振產品.與往常一樣,選擇基于技術或其應用的重大進步,設計的創新或價格/性能的提高.

“SiTime Elite Platform Super-TCXO是具有高性能特性的出色計時產品,包括高動態穩定性,超低抖動,寬頻率范圍和可編程性,”Electronic Products主編Gina Roos說.”這些是高頻且緊密穩定的TCXO,可在高達105℃的擴展溫度范圍內提供±100ppb的頻率穩定性,從而使其可用于網絡和RF/的各種高可靠性終端市場無線到航空電子和國防,并包括5G應用.”

“5G的目標是提供極低延遲的數千兆位帶寬,這要求時序和同步性能提高10倍.隨著5G設備在不受控制的環境中更靠近消費者地部署,計時系統需要在振動,沖擊,高溫和快速升溫等環境干擾因素存在的情況下維持其性能.”Piyush Sevalia市場執行副總裁表示在SiTime.”SiTime的Elite平臺Super-TCXO晶振超過了5G的時序要求,并使5G可以部署在任何地方.我們很榮幸電子產品憑借其久負盛名的年度最佳產品獎,認可了Elite Super-TCXO的獨特功能.”

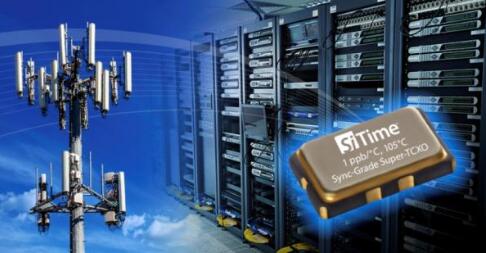

關于Elite Platform Super-TCXO,Elite Platform Super-TCXO一直是業界唯一的高頻(1~220MHz)TCXO,在高達105℃的溫度下具有±100ppb的頻率穩定性,已成功部署在許多4G+和5G系統中.SiTime的Elite Platform Super-TCXO晶振采用新穎的Dual MEMS™架構設計.該架構結合了世界上最精確的溫度傳感器以及專有的溫度補償方案(Turbo Compensation™)和低噪聲頻率合成器,可提供出色的動態穩定性,超低抖動,寬頻率范圍和可編程性.

主要功能包括:

-40~+105℃的工作溫度

1~220MHz-LVCMOS或削波正弦波輸出

頻率穩定性等級為±0.1,±0.2,±0.25ppm

最佳的動態穩定性,可抵抗氣流和熱沖擊

沒有活動下降或微跳

集成LDO用于過濾電源噪聲

TCXO,VC-TCXO和DC-TCXO操作模式

在額定溫度范圍外連續運行

SiTime MEMS精密振蕩器經過精心設計,可在環境壓力條件下提供最穩定的時序-氣流,快速溫度變化,沖擊,振動,電源不良和EMI.這些器件可以在廣泛的參數范圍內編程為頻率,穩定性,電壓和上拉范圍的任意組合,從而消除了與石英TCXO和OCXO振蕩器相關的長交貨時間和定制成本.

超級TCXO晶振:

Elite Platform™Super-TCXO具有嚴格的穩定性(±0.05ppm~±2.5ppm),1至220MHz的精密振蕩器,具有出色的動態性能和豐富的功能.這些設備解決了電信,網絡和精密GNSS系統中根深蒂固的時序問題.它們可用于替代新興的5G和IEEE1588同步應用中的傳統石英OCXO,同時降低功耗和尺寸.

優于石英的動態穩定性(1ppb/℃ΔF/ΔT),可抵抗氣流和熱沖擊

-40℃~105℃的操作獨特地實現了無風扇戶外設備

I2C數字頻率調諧消除了外部DAC和對板噪聲的敏感性

片上電源噪聲濾波消除了專用LDO

沒有活動下降或微跳

汽車TCXO晶振:

SiTime振蕩器的AEC-Q100汽車TCXO以Elite Platform™為基礎,旨在提供更高的動態性能,可靠性和魯棒性,使其成為自動駕駛系統的理想選擇.這些1~220MHz的精密器件在-40℃~105℃的AEC-Q1002級溫度范圍內具有緊密的穩定性(±0.1ppm~±2.5ppm),解決了惡劣的汽車環境中根深蒂固的時序問題.

動態穩定性比石英好30倍(1ppb/℃ΔF/ΔT),抗氣流和熱沖擊

適用于高溫環境的AEC-Q1002級-40℃~105℃操作

業界最佳的G靈敏度為0.1ppb/g

10,000g時具有更好的抗沖擊性,70g時具有更好的抗振性

超過10億小時的平均故障間隔時間(<1FIT)更高的可靠性

TCXO晶體振蕩器:

SiTime的可編程溫度補償振蕩器(TCXO)是電信,網絡和工業應用的超靈活和可靠的TCXO振蕩器解決方案.它們與石英TCXO引腳兼容,無需重新設計或更改布局即可100％替換.

頻率范圍從1MHz~625MHz

LVPECL和LVDS支持

嚴格的頻率穩定性

可選的電壓控制,具有寬的拉范圍(高達±1600ppm)
