驚天新聞!石英晶振的真實身份被曝光了

來源：金洛鑫瀏覽：- 發布日期：2017-09-02 17:24:44【大中小】

分享到：

有很多客戶反映，石英諧振器與電路組裝后，頻率不在要求的數值上，造成電路不能正常工作。通過我們的分析與研究，這種情況多與諧振器的寄生振動有關，有時也與電路設計不合理有關。因為石英晶振會有多個寄生響應，對厚度切變晶體來說頻率在20MHZ以上，尤其是泛音晶體易產生寄生響應。泛音晶體的基頻諧振電阻有時會與三次泛音的諧振電阻相差較小，在不加濾波電路時有可能在基頻頻率上振蕩，因此可能時應在電路設計加上選頻回路避免該情況發生。另一個原因是泛音晶體的基頻波的3倍頻（3次諧波）與3次泛音的頻率靠得很近，選頻電路難于將其濾除，造成跳頻現象。如果可能有這種情況發生，在訂貨時，應提出基頻3倍頻與3次泛音頻率的間隔要求，一般在150-250ppm間。也可在設計電路時適當減小電路增益，減低3次諧波的成分。

石英晶體諧振器工作原理，主要材料是人造水晶，成分是SIO2，它不但是較好的光學材料，而且還是重要的壓電材料。晶體諧振器就是利用石英晶體所具有的壓電效應，制造的具有選擇頻率和穩定頻率作用的元器件，在穩頻、選頻和精密計時等方面有突出的優點，是石英晶體振蕩器和窄帶濾波器等的關鍵元件。它主要由被好電極的石英晶片、支架、外殼幾部分組成。

石英晶體諧振器大致包含這幾款常用晶振：

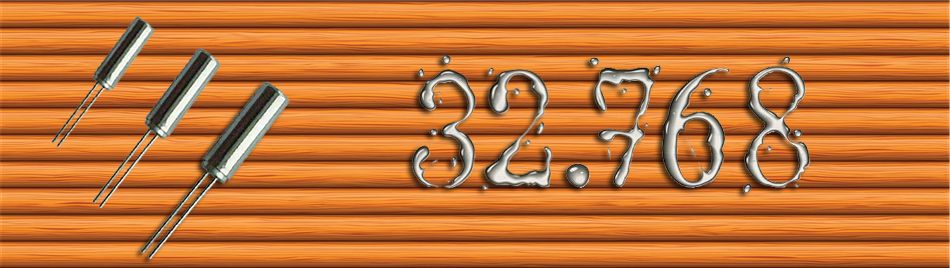

1、有引線石英晶體諧振器49U（石英片為圓形片，外形尺寸4x 11x 13，不包括引線）；49S（有的地方也叫49US，石英片為圓方形片，外形尺寸11.05 x 4.65 x 3.5（高度有不同尺寸），不包括引線）；50U（外形與49U一樣，引線為粗引線，大約D1.5mm）；49B（與49S一樣，加絕緣片后引線被壓扁，可以用SMT方法貼板，行業內也叫假貼片，因為不是用的貼片Base）；UM-1（石英片為圓形片，外形尺寸8.0 x 7.9 x 3.2，不包括引線，Base和引線鍍金）；UM-5（石英片為圓形片，外形尺寸6.0 x 7.9 x 3.2，不包括引線，Base和引線鍍金）；49M，49N均與49B類似；49A為49U打彎腿加工，可以SMT貼片。另外還有圓柱晶振有引線諧振器，像3x10、3x9、2x8、2x6，均是由外形尺寸命名（不包括引線長度），也可以做成打彎腿共SMT貼片的形狀，這一個系列有人也稱為表晶。

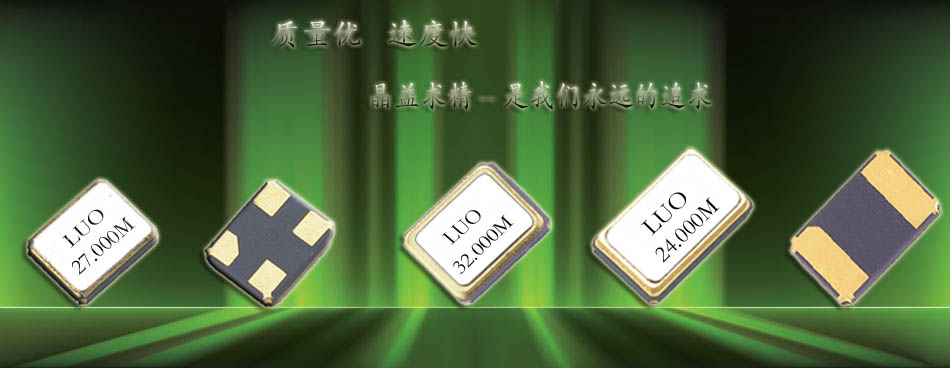

2、無引線石英晶體諧振器（SMD諧振器）根據外形尺寸命名，分為7050（7x5）、6035（6.0x3.5）、5032（5.0x3.2）、4025（4.0x2.5）、3225（3.2x2.5）、2520（2.5x2.0）、2016（2.0x1.6）、2012（2.0x1.2），目前3225及其以上型號內地比較常見，2520有些外資廠也有加工，2016、2012主要在日本生產；這些都是用SMT方法貼片上板，對可焊性和晶體外形尺寸要求嚴格。金洛鑫電子作為國內最專業晶振廠家，品性穩定,耐高溫,編帶盤裝,保證質量,按時交貨,歡迎來電咨詢。

1921年，人們發現石英晶片諧振特性具有穩頻作用，開創了石英晶體諧振器在通信技術中的應用。第二次世界大戰期間,由于軍事通信的需要,壓電石英技術有很大發展。1940年前石英諧振器的頻率穩定度為10-5，50年代達到10-8,70年代2.5兆赫和5兆赫的高精密石英諧振器經長期工作后的最佳水平可分別達到10-13和10-12?，F代石英諧振器已能解決短期穩定度問題，秒級穩定度最佳水平已達10-13，毫秒級穩定度最佳水平已達10-12。石英諧振器的頻率范圍1945年前為100千赫～10兆赫,1960年擴展為500赫～200兆赫,1977年高頻擴展到350兆赫。1980年后用離子束刻蝕出超薄晶片，使石英諧振器的基頻達1000兆赫。
