當前位置：首頁 » 貼片晶振 » Bomar晶振 » B1825-ADBS3N-20.000000,BOMAR博馬爾晶振,B1825有源壓控晶振

prevnext

B1825-ADBS3N-20.000000,BOMAR博馬爾晶振,B1825有源壓控晶振

頻率：20MHz

尺寸：3.20mm x 2.50mm

B1825-ADBS3N-20.000000,BOMAR博馬爾晶振,B1825有源壓控晶振

B1825-ADBS3N-20.000000作為BOMAR博馬爾晶振B1825有源壓控晶振系列的優秀貼片晶振產品,以其精準的頻率調節,穩定的輸出性能和廣泛的環境適應性,為各類精密電子設備提供了可靠的頻率控制解決方案,是電子系統中實現動態頻率管理的理想選擇

訂購熱線：0755-27837162

B1825-ADBS3N-20.000000,BOMAR博馬爾晶振,B1825有源壓控晶振

性能優勢亮點

精準的頻率調節能力:B1825-ADBS3N-20.000000的壓控靈敏度經過精準校準,外部電壓的微小變化即可實現頻率的精細調節,調節精度可達ppm級別.這種特性使其在需要實時頻率校準的場景中表現出色,例如在無線通信設備中,可通過調節晶振頻率來補償信道干擾導致的頻率偏移,保證通信質量.
高穩定性輸出:作為Bomar晶振,其內部集成了穩定的振蕩電路,相較于無源晶振,受外部電路參數的影響更小,輸出頻率的短期穩定性和長期穩定性均更優.即使在電源電壓波動或負載變化的情況下,仍能保持頻率的穩定輸出,為設備的可靠運行提供堅實保障.
快速響應特性:對外部壓控信號的響應速度快,能夠迅速根據電壓變化調整輸出頻率,滿足動態頻率控制的實時性要求.在需要快速頻率切換的應用中,如跳頻通信系統,這種快速響應能力可確保設備在不同頻率信道間的無縫切換.
嚴苛環境適應性:通過了嚴格的環境可靠性測試,包括振動,沖擊,高低溫循環等,具備較強的抗干擾能力和環境耐受性.其封裝工藝能有效抵御濕度,灰塵等環境因素的侵蝕,確保在惡劣工業環境或戶外場景中長時間穩定工作.
兼容性與易用性:遵循行業通用的電氣接口標準,與各類電子系統具有良好的兼容性,工程師無需進行復雜的電路設計即可輕松集成.同時,產品的規格參數清晰明確,為設備研發和生產過程中的選型與調試提供了便利.

B1825-ADBS3N-20.000000,BOMAR博馬爾晶振,B1825有源壓控晶振

原廠型號 Original model ：	B1825-ADBS3N-20.000000	品牌 brand ：	BOMAR博馬爾晶振
Manufacturer品牌	BOMAR博馬爾晶振	Operating Temperature溫度	-20°C ~ 70°C
Series型號	B1825	Current - Supply (Max)	-
Type 類型	VCXO壓控晶振	Package Height高度	1.2 mm
Frequency 頻率	20MHz	Termination 腳位	4 pad
輸出方式 Output：	CMOS	Package Type 封裝類型	4-SMD
Voltage - Supply電壓	3.3V	Packaging 包裝	Tape and Reel
Frequency Stability頻率穩定度	±25ppm	安裝方式 Installation ：	Surface mount

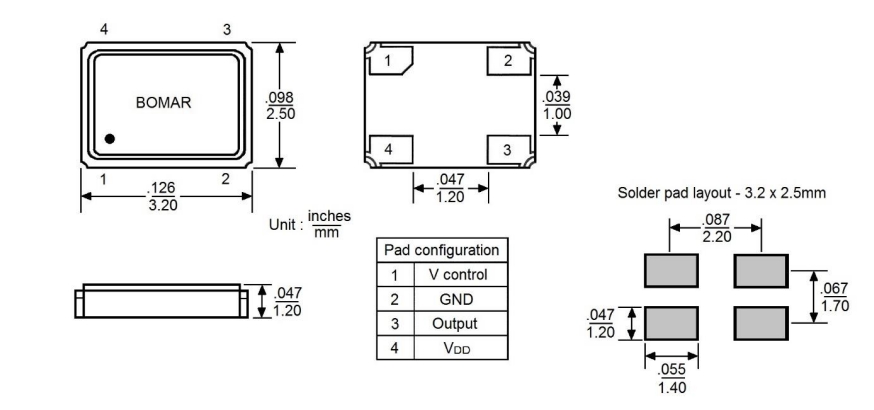

Size / Dimension 尺寸	3.2x2.5mm	最小包裝數 MPQ ：	3000

B1825-ADBS3N-20.000000,BOMAR博馬爾晶振,B1825有源壓控晶振

靜電防護:有源壓控晶振屬于靜電敏感元件,在安裝,焊接過程中,操作人員需佩戴防靜電手環,手套等防護裝備,工作臺面和相關工具也應接地,避免靜電放電損壞晶振內部電路.
焊接工藝控制:焊接時需嚴格控制焊接溫度和時間,遵循BOMAR博馬爾規定的焊接參數.過高的溫度或過長的焊接時間可能導致晶振封裝變形,內部元件損壞,影響其性能和可靠性.建議采用回流焊或波峰焊工藝,并確保焊接過程中晶振受熱均勻.
安裝位置選擇:安裝位置應遠離熱源,強電磁干擾源(如變壓器,電機,高頻振蕩器等),減少溫度變化和電磁干擾對晶振性能的影響.同時,避免將晶振安裝在振動劇烈的位置,若無法避免,需采取減振措施,如使用減振墊等.
引腳焊接質量:確保晶振引腳與電路板焊盤焊接牢固,無虛焊,假焊現象.焊接完成后,需檢查引腳是否有短路,斷路情況,防止因焊接不良導致晶振無法正常工作或引發電路故障.
壓控電壓控制:在調節頻率時,需確保外部壓控電壓在晶振規定的范圍內,避免電壓過高超出其承受極限,導致晶振損壞.同時,壓控電壓的變化速率應符合晶振的響應特性,避免過快的電壓變化影響頻率調節的穩定性.
電源穩定性保障:為晶振提供穩定的電源供應,可在電源輸入端添加濾波電容等元件,減少電源噪聲對晶振性能的干擾.避免電源出現頻繁的波動或尖峰脈沖,防止晶振輸出頻率不穩定.
避免過度調節:雖然該晶振具備頻率調節功能,但應避免在使用過程中對頻率進行過度頻繁或大幅度的調節,以免加速晶振內部元件的老化,影響其長期穩定性和使用壽命.
定期性能監測:在設備運行過程中,可定期對晶振的輸出頻率,相位噪聲等性能參數進行監測,及時發現異常情況并采取相應的處理措施,確保晶振始終處于正常工作狀態.
