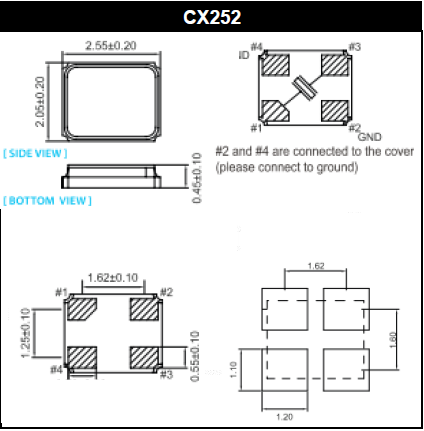

Cardinal晶振,貼片晶振,CX252晶振,石英進口晶振

頻率：12~54MHZ

尺寸：2.5*2.0mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

Cardinal Components公司除了在進口晶振，振蕩器，TCXO和VCXO石英基于時鐘產品的商品市場上的競爭對手外，還有哪些產品？在Cardinal Components，Inc.自1986年以來，我們一直向北美，歐洲和亞洲的電子行業供應最優質的石英晶體和振蕩器。在我們的歷史中，我們與許多客戶保持著長期的合作關系。他們回來是因?yàn)樗麄冎溃还芴魬?zhàn)如何，Cardinal都能完成工作！
通過ISO-9001：2008認證，Cardinal致力于為我們的客戶提供最優質的SMD晶體產品，技術支持和卓越的服務。我們的工程人員可以回答您的問題，并為新產品和現有產品提供設計幫助。我們提供靈活的交付計劃，例如JIT和訂單備貨，因此消除了供應問題。2520小型4腳晶振,美國進口石英晶振,CX252晶振

Cardinal晶振,貼片晶振,CX252晶振,石英進口晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振產品電極的設計：晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。2520小型4腳晶振,美國進口石英晶振,CX252晶振

Cardinal晶振	單位	CX252晶振	石英晶振基本條件
標準頻率	f_nom	12~54MHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-10°C~+60°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±10,30× 10-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.mimatsu-osaka.com/
頻率溫度特征	f_tem	±10,30× 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	9,12PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±2× 10-6/year Max.	+25°C,第一年

2520小型4腳晶振,美國進口石英晶振,CX252晶振

晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了無源石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。Cardinal晶振,貼片晶振,CX252晶振,石英進口晶振
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于進口SMD晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些金屬面晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH.(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。2520小型4腳晶振,美國進口石英晶振,CX252晶振

驅動能力:驅動能力說明無源2520進口晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.Cardinal晶振,貼片晶振,CX252晶振,石英進口晶振

2520小型4腳晶振,美國進口石英晶振,CX252晶振

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量無源貼片晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

2520小型4腳晶振,美國進口石英晶振,CX252晶振

1.振蕩電路:晶體諧振器是無源元件，因此受到四腳金屬面SMD晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在振蕩電路的設計中，必須認識到2520時鐘晶振個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。2520小型4腳晶振,美國進口石英晶振,CX252晶振
