TXC晶振,有源晶振,AU晶振,AU-26.000MBE-T晶振

TXC晶振,有源晶振,AU晶振,AU-26.000MBE-T晶振TXC晶振,有源晶振,AU晶振,AU-26.000MBE-T晶振

產品簡介

3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

產品詳情

TXC晶振,有源晶振,AU晶振,AU-26.000MBE-T晶振,石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

小型貼片3225晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

臺灣晶技為一專業之頻率組件與感測組件供貨商，自1983年成立以來，始終致力于石英晶體相關諧振器(Crystal)、OSC振蕩器(Oscillator) 等頻率組件之研發、設計、生產與銷售，并因應市場應用與需求，透過自主核心技術，成功開發出各式感測組件(Sensor)，產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場。多年來，我們始終以提升客戶價值為目標，是以無論在價格、質量、交期、服務等方面，均盡力盡心于超越客戶的期待，并以能成為客戶最佳的策略合作伙伴自我敦促。

臺灣晶振TXC晶振為一專業之頻率組件與感測組件供貨商，自1983年成立以來，始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等頻率組件之研發、設計、生產與銷售，并因應市場應用與需求，透過自主核心技術，成功開發出各式感測組件(Sensor)，產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場。

TXC晶振規格

AU晶振

驅動輸出

CMOS

常用頻率

1~106.25MHZ

工作電壓

+1.8~3.3V（代表値）
電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能

靜態電流

（工作時）+1.2 mA max. (F≦15MHz)+1.4 mA max. (15＜F≦26MHｚ）
+1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下

TCXO輸出電壓

0.8Vp-p min.

TCXO輸出負載

（10kΩ//10pF) ±10％

常規溫度偏差

±20/30/50×10-6(After 2 reflows)

頻率溫度偏差

±30×10-6/-40℃～+85℃

±50×10-6/-55℃～+125℃（オプション）

臺產TXC有源石英進口晶振型號列表：

Series型號 Part Status Type 類型 Frequency 頻率 Frequency Stability頻率穩定度 Operating Temperature 工作溫度 Current - Supply (Max) Ratings Mounting Type安裝類型 Package / Case包裝/封裝 Size / Dimension 尺寸 Height - Seated (Max)高度
AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
7C Active XO (Standard) 40MHz ±25ppm -10°C ~ 70°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7C Active XO (Standard) 40MHz ±25ppm -10°C ~ 70°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7C Active XO (Standard) 40MHz ±25ppm -10°C ~ 70°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7Z Active TCXO 38.4MHz ±500ppb -30°C ~ 85°C 2mA - Surface Mount 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
臺產TXC有源石英進口晶振代碼列表：

Manufacturer Part Number原廠代碼 Manufacturer品牌 Series型號 Part Status Type 類型 Frequency 頻率 Frequency Stability頻率穩定度 Operating Temperature 工作溫度 Current - Supply (Max) Ratings Mounting Type安裝類型 Package / Case包裝/封裝 Size / Dimension 尺寸 Height - Seated (Max)高度
AU-26.000MBE-T TXC CORPORATION AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU-26.000MBE-T TXC CORPORATION AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU-26.000MBE-T TXC CORPORATION AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
7C-40.000MBA-T TXC CORPORATION 7C Active XO (Standard) 40MHz ±25ppm -10°C ~ 70°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7C-40.000MBA-T TXC CORPORATION 7C Active XO (Standard) 40MHz ±25ppm -10°C ~ 70°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7C-40.000MBA-T TXC CORPORATION 7C Active XO (Standard) 40MHz ±25ppm -10°C ~ 70°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7Z-38.400MBG-T TXC CORPORATION 7Z Active TCXO 38.4MHz ±500ppb -30°C ~ 85°C 2mA - Surface Mount 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)

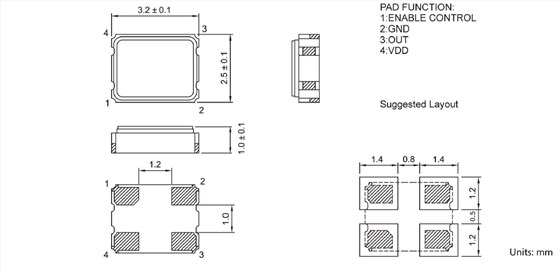

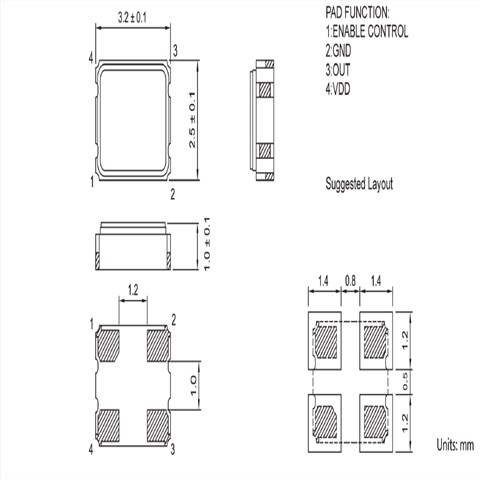

AU 3225

機械振動的影響:當OSC晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。TXC晶振,有源晶振,AU晶振,AU-26.000MBE-T晶振

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于COMS振蕩器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

如果振蕩電路中負載電容的不同，可能導致表面貼片型石英晶體振蕩器振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。TXC晶振,有源晶振,AU晶振,AU-26.000MBE-T晶振

20181212163917

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量射頻應用晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

20181212163902

振蕩電路:晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定3225車載設備振蕩器振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

角色的分量與參考值:在智能手機晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動.

20181212163852
