大河晶振,石英晶振,FCX-04晶振

產品簡介

日本大河的這款FCX-03晶振是3225mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

產品詳情

大河晶振，2014年開始2017年為止的第4次中期經營計劃啟動了。作為經營理念，“顧客的滿足與信賴的獲得”、“通過獨創的構思的價值的創造”、“事業結構改革提高收益能力”，將所有的利益都信賴在公司的目標。河エレテック的主力產品，水晶使用的電子元件（水晶設備），銷售額的約90%以上。

JLX-1

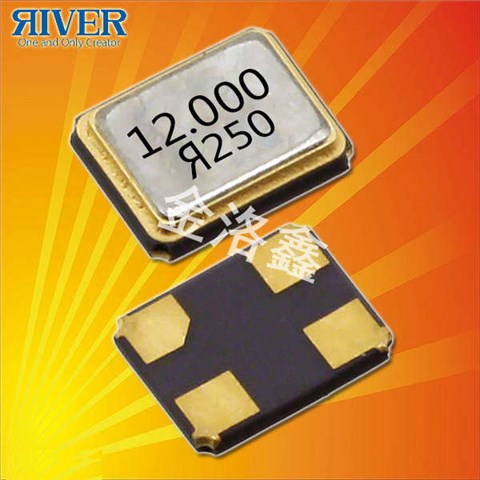

大河晶振,石英晶振,FCX-04晶振,是一款3225mm封裝的金屬面四腳SMD型晶體諧振器,是無源系列中最常用的封裝尺寸,尤其是大河公司的這顆FCX-04晶振受到用戶們的推崇,工作時可耐105℃高溫,最高精準度可達±7ppm,極高的的穩定性獲得全球用戶的肯定.

JLX-2

RB-2

大河晶振	單位	FCX-04晶振	石英晶振基本條件
標準頻率	f_nom	13.000MHZ~60.000MHZ	標準頻率
儲存溫度	T_stg	-40°C～+105°C	裸存
工作溫度	T_use	-40°C～+125°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW～100μW
頻率公差	f_— l	±7ppm~±50ppm	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.mimatsu-osaka.com/
頻率溫度特征	f_tem	±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	5pF、6pF、7pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

JLX-3

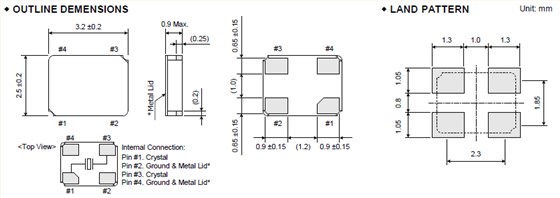

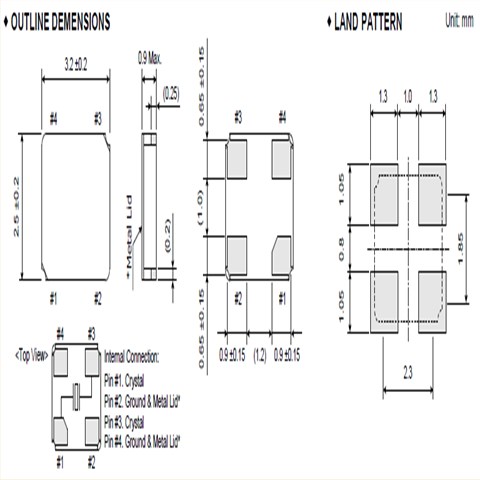

FCX-04_ 3.2_2.5

JLX-4

RB-4

抗沖擊
貼片晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞石英晶體諧振器，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

JLX-5

輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
(請勿使用該探頭的長接地線.)
