首頁 愛普生晶振

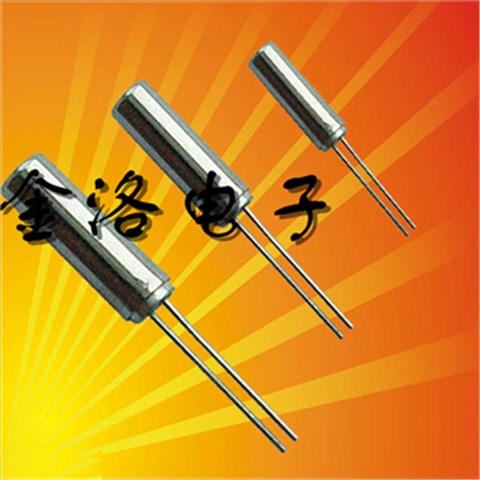

愛普生晶振C-4,Q12C40001006200石英插件晶體

愛普生晶振C-4,Q12C40001006200石英插件晶體愛普生晶振C-4,Q12C40001006200石英插件晶體

產品簡介

愛普生晶振C-4,Q12C40001006200石英插件晶體,EPSON晶振,音叉晶體,無源晶振,石英晶體諧振器,進口晶振,玩具晶振,48M晶振,型號C-4,編碼Q12C40001006200是一款1550mm的圓柱晶振,兩腳插件晶振,頻率48MHZ,負載電容12.5pF,精度±100ppm,工作溫度-10to+60°C,采用先進的生產技術結合高端的生產設備匠心打磨而成,符合國家認證標準,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,與其不同的編碼Q11C004R1002000無源圓柱晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能.愛普生晶振C-4,Q12C40001006200石英插件晶體

產品詳情

JLX-1

RB-1愛普生晶振C-4,Q12C40001006200石英插件晶體,EPSON晶振,音叉晶體,無源晶振,石英晶體諧振器,進口晶振,玩具晶振,48M晶振,型號C-4,編碼Q12C40001006200是一款1550mm的圓柱晶振,兩腳插件晶振,頻率48MHZ,負載電容12.5pF,精度±100ppm,工作溫度-10to+60°C,采用先進的生產技術結合高端的生產設備匠心打磨而成,符合國家認證標準,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,與其不同的編碼Q11C004R1002000無源圓柱晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能.愛普生晶振C-4,Q12C40001006200石英插件晶體

JLX-2

RB-2

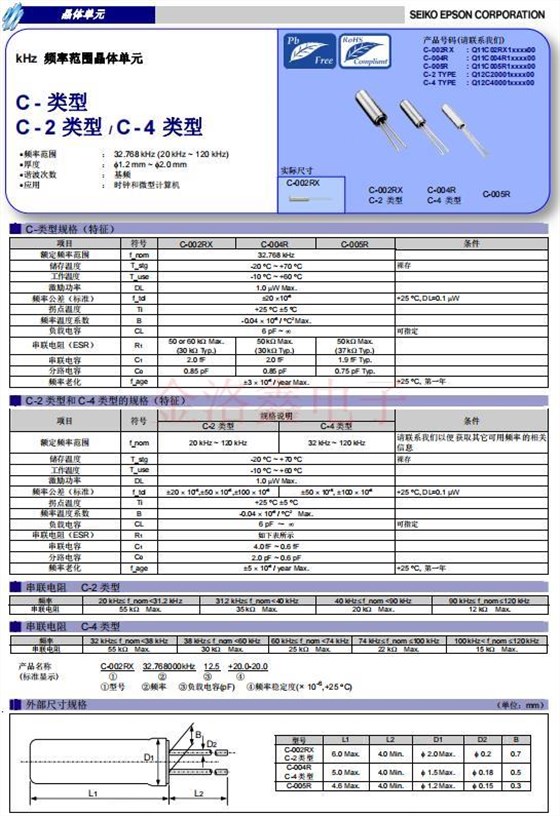

Q12C40001006200晶振 參數表

愛普生晶振

單位

C-4晶振

石英晶振基本條件

標準頻率

f_nom

48MHZ

標準頻率

儲存溫度

T_stg

-10°C～+60°C

裸存

工作溫度

T_use

-10°C～+60°C

標準溫度

激勵功率

DL

10μW Max.

推薦:1μW～100μW

頻率公差

f_— l

±100 × 10-6(標準)

+25°C對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://www.quartzcrystal.cn/

頻率溫度特征

f_tem

±100 × 10-6/-10°C～+60°C

超出標準的規格請聯系我們.

負載電容

CL

12.5pF～∞

不同負載要求,請聯系我們.

串聯電阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

頻率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

JLX-3


RB-3

愛普生晶振C-4,Q12C40001006200石英插件晶體 尺寸圖

C-001R C-002RX C-004R C-005R

JLX-4

RB-4

Q12C40001006200晶振使用注意事項

晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業，但如果是超過規格以上的高溫，則頻率有可能發生較大的變化，因此請避免不 必要的高溫度。

機械振動的影響：當石英晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。愛普生晶振C-4,Q12C40001006200石英插件晶體
PCB設計指導：

(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

存儲事項:

(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。

(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。愛普生晶振C-4,Q12C40001006200石英插件晶體

無源晶體編碼 LxWxH/尺寸 Model/型號 Frequency/頻率 CL Value/負載 Freq.tol./頻率 @+25°C Oper. Temper. Range/工作溫度
Q12C40001006200 Φ 1.5 x 5 mm C-4 48.000000 kHz 12.5 pF +/-100 ppm -10 to +60 °C
Q11C004R1000500 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8.2 pF +/-15.0 ppm -10 to +60 °C
Q11C004R1000700 Φ 1.5 x 5 mm C-004R 32.768000 kHz 12.5 pF +/-20.0 ppm -10 to +60 °C
Q11C004R1000800 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8.2 pF +/-30.0 ppm -10 to +60 °C
Q11C004R1001200 Φ 1.5 x 5 mm C-004R 32.768000 kHz 7 pF +/-20.0 ppm -10 to +60 °C
Q11C004R1001700 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8.2 pF -5.0/+15.0 ppm -10 to +60 °C
Q11C004R1002000 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8.7 pF +/-20.0 ppm -10 to +60 °C
Q11C004R1002300 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8 pF +/-20.0 ppm -10 to +60 °C
Q11C004R1002400 Φ 1.5 x 5 mm C-004R 32.768000 kHz 6 pF +/-20.0 ppm -10 to +60 °C
Q11C004R1003200 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8 pF +/-10.0 ppm -10 to +60 °C
Q11C004R1005000 Φ 1.5 x 5 mm C-004R 32.768000 kHz 10 pF +/-20.0 ppm -10 to +60 °C
Q11C004R1006700 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8 pF +/-15.0 ppm -10 to +60 °C
Q11C004R1006800 Φ 1.5 x 5 mm C-004R 32.768000 kHz 20 pF +/-20.0 ppm -10 to +60 °C
Q11C004R1007300 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8.2 pF +/-10.0 ppm -10 to +60 °C
Q11C004R1007400 Φ 1.5 x 5 mm C-004R 32.768000 kHz 82 pF +/-20.0 ppm -10 to +60 °C
C-002RX 11
