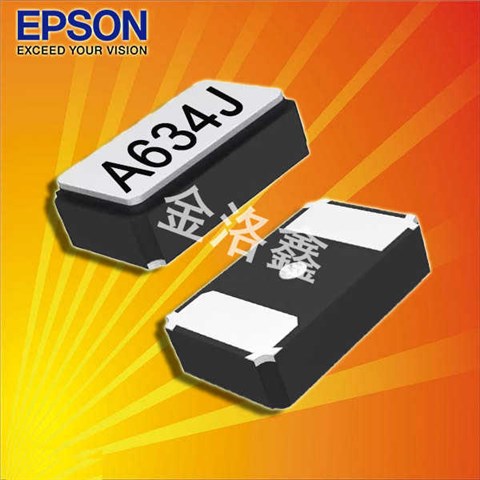

愛普生晶振FC-12M,X1A000061000300音叉晶體

愛普生晶振FC-12M,X1A000061000300音叉晶體愛普生晶振FC-12M,X1A000061000300音叉晶體

產品簡介

愛普生晶振FC-12M,X1A000061000300音叉晶體是一款尺寸為2012mm無源晶振,32.768K晶振,時鐘晶體，該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差小）的中間領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等,等用途,并具備高穩定性能和高質量的特色，使得其身受市場的歡迎，尤其是電子產品時鐘應用等領域的首要之選.

產品詳情

愛普生晶振FC-12M,X1A000061000300音叉晶體是一款尺寸為2012mm無源晶振,32.768K晶振,時鐘晶體，該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差小）的中間領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等,等用途,并具備高穩定性能和高質量的特色，使得其身受市場的歡迎，尤其是電子產品時鐘應用等領域的首要之選.

X1A000061000300晶振參數表

項目 符號 規格說明 條件
FC-12M FC-12M TYPE
額定頻率范圍 f_nom 32.768kHz 32kHz to 77.5kHz 請聯系我們以便獲取其它可用
頻率的相關信息
儲存溫度 T_stg -55 °C to +125 °C 裸存
工作溫度 T_use -40 °C to +85 °C
激勵功率 DL 0.5µW Max.
頻率公差（標準） f_tol ±20 × 10-6
±30 × 10-6 		+25 °C,DL=0.1 µW 如需更嚴格的公差,請聯系我們
拐點溫度 Ti +25 °C±5 °C
頻率溫度系數 B -0.04 × 10-6/ °C2Max
負載電容 CL 12.5pF 請與我們聯系除了12.5 pF
串聯電阻（ESR） R1 90kΩ Max. 90kΩ to 65kΩ
串聯電容 C1 6.4fF Typ. 7.0fF to 2.7fF
分路電容 C0 1.3pF Typ. 1.6pF to 0.8pF
頻率老化 f_age ±3 ×10-6/ year Max +25 °C, 第一年

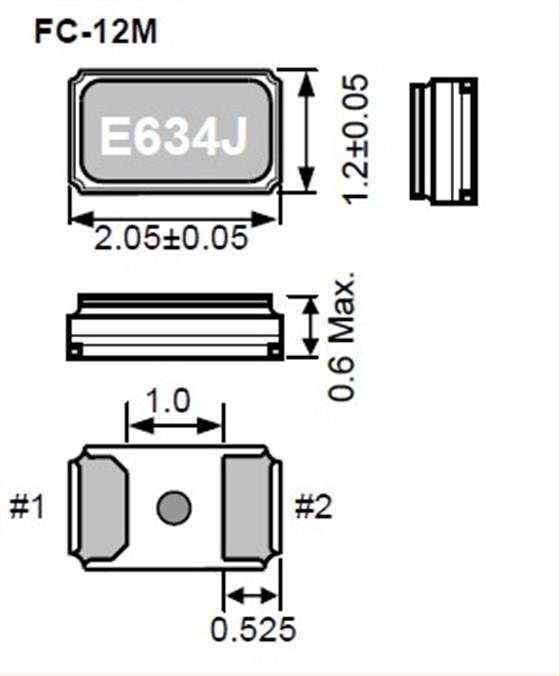

愛普生晶振FC-12M,X1A000061000300音叉晶體尺寸圖

FC-12M

愛普生晶振FC-12M,X1A000061000300音叉晶體 使用注意事項

耐焊性

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

品牌 編碼 尺寸 型號 頻率 負載 精度 工作溫度
EPSON愛普生 X1A000061000200 2.05 x 1.2 x 0.6 mm FC-12M 32.768000 kHz 12.5 pF +/-20.0 ppm -40 to +85 °C
EPSON愛普生 X1A000061000300 2.05 x 1.2 x 0.6 mm FC-12M 32.768000 kHz 12.5 pF +/-30.0 ppm -40 to +85 °C
EPSON愛普生 X1A000061000800 2.05 x 1.2 x 0.6 mm FC-12M 32.768000 kHz 9 pF +/-20.0 ppm -40 to +85 °C
EPSON愛普生 X1A000061003000 2.05 x 1.2 x 0.6 mm FC-12M 32.768000 kHz 8 pF +/-20.0 ppm -40 to +85 °C
EPSON愛普生 X1A000061003200 2.05 x 1.2 x 0.6 mm FC-12M 32.768000 kHz 6.6 pF +/-20.0 ppm -40 to +85 °C
EPSON愛普生 X1A000021000200 2.05 x 1.2 x 0.6 mm FC-12M 32.768kHz 10 pF +/-20.0 ppm -40 to +85 °C
EPSON愛普生 X1A000021000700 2.05 x 1.2 x 0.6 mm FC-12M 32.768kHz 10 pF +/-20.0 ppm -40 to +85 °C
EPSON愛普生 X1A000021000800 2.05 x 1.2 x 0.6 mm FC-12M 32.768kHz 10 pF +/-20.0 ppm -40 to +85 °C
EPSON愛普生 X1A000021001000 2.05 x 1.2 x 0.6 mm FC-12M 32.768K 9 pF +/-20.0 ppm -40 to +85 °C
EPSON愛普生 X1A000021001100 2.05 x 1.2 x 0.6 mm FC-12M 32.768kHz 10 pF +/-20.0 ppm -40 to +85 °C
EPSON愛普生 X1A000021001200 2.05 x 1.2 x 0.6 mm FC-12M 32.768kHz 10 pF +/-20.0 ppm -40 to +85 °C
EPSON愛普生 X1A000021001300 2.05 x 1.2 x 0.6 mm FC-12M 32.768kHz 9 pF +/-20.0 ppm -40 to +85 °C
EPSON愛普生 X1A000021001400 2.05 x 1.2 x 0.6 mm FC-12M 32.768kHz 9 pF -10.0/+30.0 ppm -40 to +85 °C
EPSON愛普生 X1A000021001500 2.05 x 1.2 x 0.6 mm FC-12M 32.768kHz 9 pF 20.0/+60.0 ppm -40 to +85 °C
EPSON愛普生 X1A000021001600 2.05 x 1.2 x 0.6 mm FC-12M 32.768kHz 7 pF +/-20.0 ppm -40 to +85 °C
EPSON晶體 X1A000061000600 2.05 x 1.2 x 0.6 mm FC-12M 32.768kHz 7 pF +/-20.0 ppm -40 to +85 °C
EPSON愛普生 X1A000061002400 2.05 x 1.2 x 0.6 mm FC-12M 32.768kHz 9 pF +/-10.0 ppm -40 to +85 °C
EPSON愛普生 X1A000061003500 2.05 x 1.2 x 0.6 mm FC-12M 32.768kHz 7 pF +/-10.0 ppm -40 to +85 °C
