TXC晶振,DIP晶振,9B晶振,無源石英晶振

頻率：3.2~90MHZ

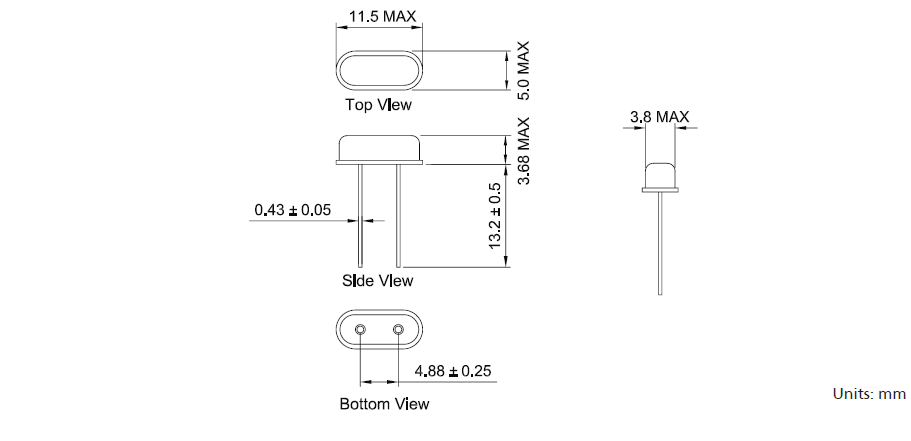

尺寸：11.5*5.0*3.68mm

引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,高精度的頻率和晶振本身更低的等效串聯電阻,常用負載電容.49/S石英晶振,因插件型晶體成本更低和更高的批量生產能力,主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.

訂購熱線：0755-27837162

TXC晶振公司是一家領先的專業頻率控制，溫補晶振,石英晶體振蕩器，石英晶體諧振器,石英晶體，石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究，設計，制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品。并于2015年達成兩百億之營業目標，同時成為全球石英晶體產業經營績效最好公司之一以及石英產業的前三大。高精度石英晶振,金屬橢圓形插件晶振,9B晶振
臺灣晶技TXC晶振為一專業之頻率組件與感測組件供貨商，自1983年成立以來，始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 32.768K晶振,溫補晶振,石英晶體振蕩器等頻率組件之研發、設計、生產與銷售，并因應市場應用與需求，透過自主核心技術，成功開發出各式感測組件(Sensor)，產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場。 JLX-1

TXC晶振,DIP晶振,9B晶振,無源石英晶振,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.
橢圓形插件晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。高精度石英晶振,金屬橢圓形插件晶振,9B晶振 JLX-2

RB-2

TXC晶振	單位	9B晶振	石英晶振基本條件
標準頻率	f_nom	3.2MHz~90MHz	標準頻率
儲存溫度	T_stg	-40°C~+85°C	裸存
工作溫度	T_use	-20°C~+70°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW~50μW
頻率公差	f_— l	±30×10^-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.mimatsu-osaka.com/
頻率溫度特征	f_tem	±30×10^-6/-20°C~+70°C	超出標準的規格請聯系我們.
負載電容	CL	7pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-20°C~ +70°C, DL = 50μW
頻率老化	f_age	±3×10^-6/ year Max.	+25°C,第一年

JLX-3

9B_HC-49S

JLX-4

RB-4

20180601144416

DIP 產品:已變形的石英晶振引腳不能插入板孔中。請勿施加過大壓力,以免引腳變形。SOJ 產品和SOP 產品:請勿施加過大壓力,以免石英晶振引腳變形。已變形的石英晶振引腳焊接時會造成浮起。尤其是SOP產品需要更加小心處理。TXC晶振,DIP晶振,9B晶振,無源石英晶振
超聲波清洗:（1）使用AT-切割晶體和表面面濾波器波（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞。（3）請勿清洗開啟式晶振產品（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。高精度石英晶振,金屬橢圓形插件晶振,9B晶振

關于沖洗清潔音叉型晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。關于機械性沖擊(1) 從設計角度而言，即使無源石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。 JLX-5

RB-5

負載電容:如果振蕩電路中負載電容的不同，可能導致插件晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容,TXC晶振,DIP晶振,9B晶振,無源石英晶振

sjzrhl_3

振蕩電路:插件型石英晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
角色的分量與參考值:在振蕩電路的設計中，必須認識到橢圓形扁殼晶振個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

臺灣進口49S插件晶振的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。

cptj11
