微晶晶振,貼片晶振,CC2A-T1A晶振,石英SMD晶振

頻率：10~70MHZ

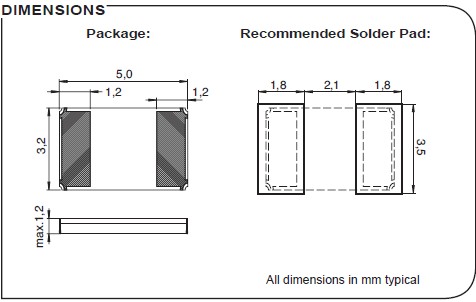

尺寸：5.0*3.2*1.2mm

二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.

訂購熱線：0755-27837162

微晶的管理團隊以及領導的工作人員。職位提供了一個積極的例子，在所有領域的質量行為。公司。他們激勵員工始終如一地思考問題。質量與成本。必須迅速分析、糾正目前存在的問題,和適當的措施。所有的經理負責娛樂一個內部環境，在那里可以公開指出問題并進行討論。通過不斷改進技術，過程、產品、服務、質量、環境保護、安全和安全方面，微晶也將保持其在未來的市場地位。瑞士大微晶晶振遵守法規和監管要求，從事環保產品的開發。環境政策，在其業務活動的所有領域，從開發、生產和銷售的壓電石英晶體元器件、壓電石英晶體、有源晶體、壓電陶瓷諧振器，集團業務政策促進普遍信任的環境管理活動。高效無源進口晶體,二腳SMD陶瓷面晶振,CC2A-T1A晶振
微晶晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的。過去微晶晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進。微晶晶振集團將：不論何時何地盡可能的進行源頭污染預防。為環境目標指標的建立與評審提供框架。通過充分利用或回收等方法實現對自然資源的保持。消除事故和環境方面的偶發事件，減少廢物的產生和排放，有效的使用能源和各種自然資源，對緊急事件做好充分準備，以便及時做出反應。

微晶晶振,貼片晶振,CC2A-T1A晶振,石英SMD晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致石英晶體諧振器的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。高效無源進口晶體,二腳SMD陶瓷面晶振,CC2A-T1A晶振

高效無源進口晶體,二腳SMD陶瓷面晶振,CC2A-T1A晶振

微晶晶振	單位	CC2A-T1AH晶振	石英晶振基本條件
標準頻率	f_nom	10~70MHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	100~250μW Max.	推薦:100~250μW
頻率公差	f_— l	±50× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.mimatsu-osaka.com/
頻率溫度特征	f_tem	±100 × 10-6/-40°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL=0.5μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

高效無源進口晶體,二腳SMD陶瓷面晶振,CC2A-T1A晶振

耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。微晶晶振,貼片晶振,CC2A-T1A晶振,石英SMD晶振
每個封裝類型的注意事項:陶瓷包裝晶振與SON產品在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指進口貼片晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。陶瓷包裝石英晶振:在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。
（3）柱面式產品產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當石英無源晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。高效無源進口晶體,二腳SMD陶瓷面晶振,CC2A-T1A晶振

振蕩補償:除非在振蕩電路中提供足夠的負極電阻，否則會增加石英晶體諧振器振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。微晶晶振,貼片晶振,CC2A-T1A晶振,石英SMD晶振

高效無源進口晶體,二腳SMD陶瓷面晶振,CC2A-T1A晶振

測試條件(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量5032mm無源晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

高效無源進口晶體,二腳SMD陶瓷面晶振,CC2A-T1A晶振

1.振蕩電路:晶體諧振器是無源元件，因此受到5032無源石英晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在進口小封裝貼片晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
