當前位置：首頁 » 貼片晶振 » 日蝕晶振 » ECLIPTEK晶振,貼片晶振,EA5070PA12-26.000M TR晶振,石英無源晶振

prevnext

ECLIPTEK晶振,貼片晶振,EA5070PA12-26.000M TR晶振,石英無源晶振

頻率：26MHZ

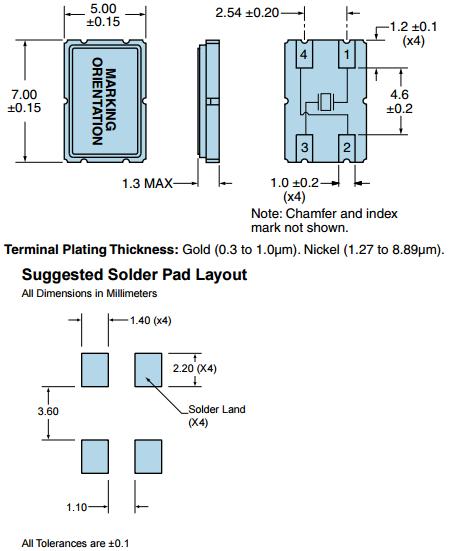

尺寸：7.0*5.0*1.3mm

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

訂購熱線：0755-27837162

無源石英SMD諧振器,7050mm金屬面晶體,EA5070PA12-26.000M TR晶振

日蝕晶振公司將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意. 所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.無源石英SMD諧振器,7050mm金屬面晶體,EA5070PA12-26.000M TR晶振
消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.對我們的有源晶振,壓控振蕩器,貼片晶振, 石英晶體諧振器、普通晶體振蕩器（SPXO）、壓控晶體振蕩器（VCXO）進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.

無源石英SMD諧振器,7050mm金屬面晶體,EA5070PA12-26.000M TR晶振

ECLIPTEK晶振,貼片晶振,EA5070PA12-26.000M TR晶振,石英無源晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。無源石英SMD諧振器,7050mm金屬面晶體,EA5070PA12-26.000M TR晶振

無源石英SMD諧振器,7050mm金屬面晶體,EA5070PA12-26.000M TR晶振

日蝕晶振	單位	EA5070PA12-26.000M TR晶振	石英晶振基本條件
標準頻率	f_nom	26MHz	標準頻率
儲存溫度	T_stg	-40°C ~+85°C	裸存
工作溫度	T_use		標準溫度
激勵功率	DL	50μW Max.	推薦:1μW ~100μW
頻率公差	f_— l	±10× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.mimatsu-osaka.com/
頻率溫度特征	f_tem	±15× 10-6/-20°C ~ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-0°C~ +70°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

無源石英SMD諧振器,7050mm金屬面晶體,EA5070PA12-26.000M TR晶振

石英SMD晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。ECLIPTEK晶振,貼片晶振,EA5070PA12-26.000M TR晶振,石英無源晶振
（2）陶瓷封裝無源貼片晶振:在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。
（3）柱面式產品:產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當進口石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。無源石英SMD諧振器,7050mm金屬面晶體,EA5070PA12-26.000M TR晶振

無源石英SMD諧振器,7050mm金屬面晶體,EA5070PA12-26.000M TR晶振

此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過5x7mm貼片晶振電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。ECLIPTEK晶振,貼片晶振,EA5070PA12-26.000M TR晶振,石英無源晶振

無源石英SMD諧振器,7050mm金屬面晶體,EA5070PA12-26.000M TR晶振

1.振蕩電路:晶體諧振器是無源元件，因此受到進口四腳金屬貼片晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則耐熱型晶振振蕩不會啟動。晶體諧振腔的形式模式，但泛音振蕩或基波。

無源石英SMD諧振器,7050mm金屬面晶體,EA5070PA12-26.000M TR晶振

測試條件(1)電源電壓:超過 150µs，直到7050mm諧振器電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.
