ECS晶體,貼片晶振,ECX-42晶振,陶瓷面晶振
頻率：12~50MHZ
尺寸：4.0*2.5mm
ECS致力于走在最前沿，擁有各種先進的技術，使我們能夠做到快速、高效地生產頻率控制產品。作為我們對大會的承諾的一部分技術領先，ECS石英晶振擁有設計、部件、工藝、測試、制造和質量與客戶合作，優化生產能力和穩定性產品的設計我們的質量保證標準保證了優質產品的一致性。石英制造是在干凈的房間環境中進行的，有先進的機器人控制的裝配機器人。質量保證是每個團隊成員的一部分。它是一個持續的缺陷預防和過程改進程序…每一次工作職能…每天…所以客戶對ECS,inc . c組件感到滿意…每一次。陶瓷面封裝諧振器,4.0*2.5mm小體積SMD晶振,ECX-42晶振
我們對ISO 9001 / 2008和qs - 9000認證的承諾使我們能夠從選擇材料到設計和制造，從測試到應用開發，從處理到包裝，從客戶服務到訂單履行，每一步都提高了無源晶振質量標準。我們采取的每一個步驟都與我們提供符合客戶期望的頻率控制設備的最終目標相合作。這就是零缺陷。我們的整個工程師團隊、生產專家和客戶護理人員都被強制和授權在每一個過程和交易中建立質量、可靠性和可靠性。
ECS晶體,貼片晶振,ECX-42晶振,陶瓷面晶振,普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
進口石英晶振曲率半徑加工技術：石英晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。陶瓷面封裝諧振器,4.0*2.5mm小體積SMD晶振,ECX-42晶振
|

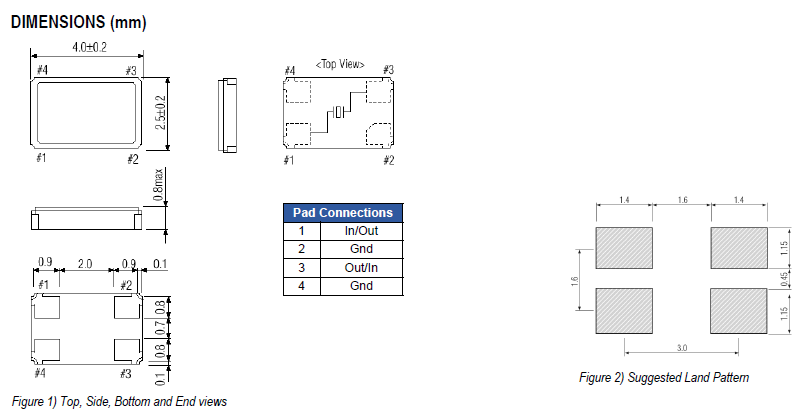

單位 |
ECX-42晶振 |
石英晶振基本條件 |
|
|
標準頻率 |
f_nom |
12~50MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C~+125°C |
裸存 |
|
工作溫度 |
T_use |
-10°C~+70°C |
標準溫度 |
|
激勵功率 |
DL |
300μW Max. |
推薦:300μW |
|
頻率公差 |
f_— l |
±30 × 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±50× 10-6/-20°C~+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12pF |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-20°C~+70°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
這些晶振知識介紹是指，陶瓷面SMD晶振在產品上線之后發生不良品或者沒反應的情況下，自檢辦法。石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作，請使用以下的清單找出可能存在的問題。請按照確定的因素和可能的解決方案的說明。我們從晶振使用輸出無信號開始尋找相關問題。ECS晶體,貼片晶振,ECX-42晶振,陶瓷面晶振
我們可以先使用示波器或者頻率計數器來檢查石英晶體諧振器終端的兩個信號，如果沒有信號輸出，請按照步驟1-1到1-4步執行檢查。如果有從石英晶振（XOUT）的輸出端子的輸出信號，而是從在終端（辛）輸出沒有信號，請檢查石英晶振體以下step1-5到步驟1-6。
你可以先把四腳石英晶振卸載下來并測試晶振的頻率和負載電容，看看他們是否能振動，也可以使用專業的石英晶體測試儀器來檢測 。如果你沒法檢測你也可以將不良品發送給我公司，我們檢測分析之后告訴你結果。如果有下列情況發生，晶振不起振，首先你先查看你產品上使用的負載電容CL是否對，是否跟你的線路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把產品發送回我公司分析。如果晶振頻率和負載電容跟要求相對應的話，我們將需要進行等效電路測試。比如等效電路測試如下：陶瓷面封裝諧振器,4.0*2.5mm小體積SMD晶振,ECX-42晶振
晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在無源貼片晶振基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。ECS晶體,貼片晶振,ECX-42晶振,陶瓷面晶振
適當的控制電阻值（RD）取決于4025mm石英諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
負載電容:如果振蕩電路中負載電容的不同，可能導致4x2.5mm貼片晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。
測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過4025石英貼片晶振振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.
