精工晶振,進口晶振,SC-16S晶振

頻率：32.768KHz

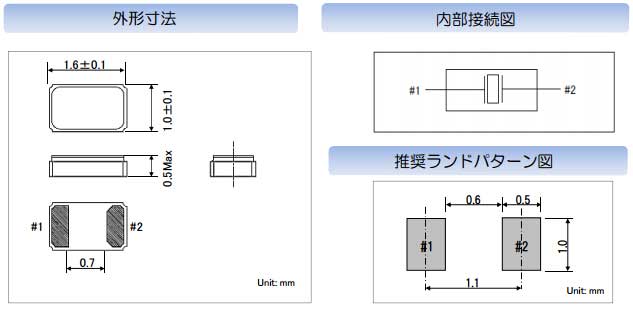

尺寸：1.6*1.0mm

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性?xún)r(jià)比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

訂購熱線：0755-27837162

晶振技術參數點擊下載

精工研發出最小最輕的音叉晶振，體積僅有4.7*1.2mm（VT-120-F）。不過這款插件晶振的價格也是相比VT-200-F單價比較貴的。還有一款僅次于4.7*1.2mm（VT-120-F），為1.5*5.0mm（VT-150-F）精工一款體積稍微比較大一點貼片晶振SSP-T2A，該貼片晶振具有的特性：高精度表面貼片型晶體諧振器具有耐熱、耐振、耐撞擊等優良的耐環境特性。體積8.7*3.7mm，為四腳封裝貼片晶振。SC-16S晶體,超小型32.768K貼片晶振,二腳無源石英晶體諧振器

jlx-1

精工晶振,進口晶振,SC-16S晶振,是目前精工株式會社研發量產中較小的一款,體積只有1.6*1.0mm,雖然小到如同一顆米粒般大小,但SC-16S晶振仍然可以達到±20ppm的高精確度,最適合用于有小型化要求的電子產品上.

jlx-2

精工晶振	符號	SC-16S晶振	精工晶振基本信息對照表
Crystal標準頻率	f_nom	32.768kHz
儲存溫度	T_stg	-55°C — +125°C	裸存
工作溫度	T_use	-40°C — +85°C	精工晶振特定的溫度
激勵功率	DL	0.5μW (1.0μW Max.)	如你有最大激勵功率為1.0μW需求,請聯系我們金洛電子
精度	f_— l	±20ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	7pF, 9pF, 12.5pF	可按客戶需求指定
串聯電阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
頻率老化	f_age	±3 ×10-6 / year Max.	+25°C,第一年

jlx-3

SC-16Scct

抗沖擊
晶體產品可能會在某些條件下受到損壞。例如SC-16S石英晶體諧振器從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。精工晶振,進口晶振,SC-16S晶振
輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解超薄型貼片晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用高精度晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。SC-16S晶體,超小型32.768K貼片晶振,二腳無源石英晶體諧振器
靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

jlx-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2 Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。精工晶振,進口晶振,SC-16S晶振

sjzrhl_2

3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。SC-16S晶體,超小型32.768K貼片晶振,二腳無源石英晶體諧振器
其中CS表示電路的雜散電容。

sjzrhl_3
