Greenray晶振,溫補晶體振蕩器,T1185晶振

頻率：100.000MHz~800.000MHz

尺寸：14.22*9.14mm

TCXO溫補晶振溫度穩定度可達±0,5PPM,在普通晶體諧振器和振蕩器中,我們可接受高頻率和偏頻率以及少數量的高精度寬溫的制作.

訂購熱線：0755-27837162

Greenray格林雷晶振集團為幾個主要市場提供石英晶振,貼片晶振,壓電石英晶體元器件、壓電石英晶體、有源晶體等頻率控制解決方案.在軍事市場上,我們?yōu)橹悄軓椝帯?dǎo)彈制導、移動接收器和雷達系統提供產品.Greenray格林雷晶振集團致力于研發生產高精密,性能穩定的石英晶體振蕩器,滿足不同客戶的特殊要求,并且具有低噪音,低相位等特點.
Greenray晶振減少污染物排放,對不可再生的資源進行有效利用.減少?gòu)U物的產生,對其排放的責任進行有效管理,有效地使用能源.通過石英晶振,貼片晶振,溫補晶振,石英晶體振蕩器設計工藝程序?qū)T工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.
JLX-1

Gree-2
Greenray晶振,溫補晶體振蕩器,T1185晶振.具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的回流溫度曲線要求.
格林雷晶振擁有好的相位噪聲和抖動的同時TCXO晶振的設計復雜，體積大，頻率低，造價高。實際上相位噪聲和抖動是短期頻率穩定度的度量，所以一般越高端的晶振，即頻穩越好的晶振，這些指標也相應越好。SMD型TCXO振蕩器,高精度溫補晶振,T1185晶振

JLX-2

RB-2

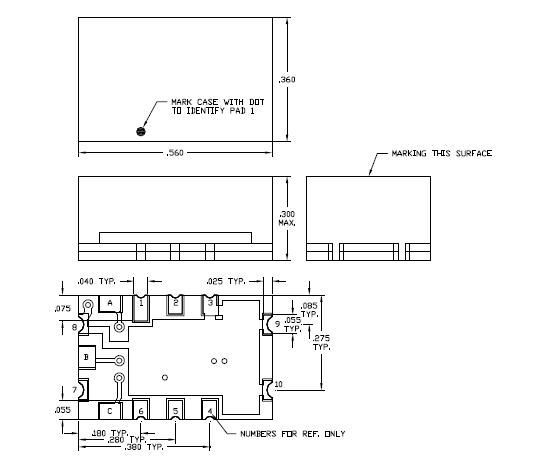

型號		*T1185晶振 (TCXO)14.229.14mm**
輸出頻率范圍		100~800MHz
標準頻率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電壓范圍		+3.3V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10-6 max.（After 2 reflows）
	溫度特性	±0.5×10-6,±2.5×10-6 max./-30?+85℃ ±0.5×10-6,±2.5×10-6 max./-40?+85℃（Option）
	電源電壓特性	±0.2×10-6 max.（VCC ±5%）
	負載變化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

JLX-3

t1185 14.22 x 9.14 TCXO

JLX-4

RB-4

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。SMD型TCXO振蕩器,高精度溫補晶振,T1185晶振
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致進口貼片晶振無法產生振蕩和/或非正常工作。

JLX-5

RB-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明貼片有源晶振單元所需電功率，其計算公式如下：
驅動能力 (P) = i2_Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在定位導航晶振振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

sjzrhl_2

3. 負載電容
如果振蕩電路中負載電容的不同，可能導致溫補石英晶體振蕩器頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。SMD型TCXO振蕩器,高精度溫補晶振,T1185晶振

sjzrhl_3
