Quarztechnik晶振,QTTC3晶振,QTTC3-32.768-12B2R晶振

頻率：32.768KHZ

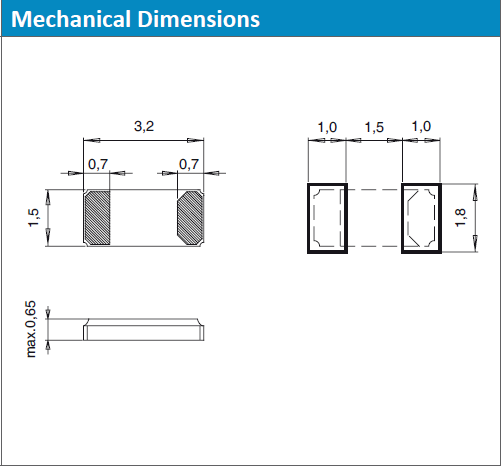

尺寸：3.2*1.5mm

32.768K晶振具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷振蕩器外殼更好的耐沖擊性.

訂購熱線：0755-27837162

Quarztechnik晶振,QTTC3晶振,QTTC3-32.768-12B2R晶振，Quarztechnik晶振作為德國振蕩石英晶體和振蕩器制造商已有50多年的歷史，我們生產各種產品 - 從通道晶體，振蕩石英晶體和石英振蕩器到基于壓電單晶的傳感器元件。我們的產品應用于所有類型的無線電應用，如用于制造振蕩器和壓力，溫度和質量敏感傳感器元件的精密晶體。

Quarztechnik晶振,QTTC3晶振,QTTC3-32.768-12B2R晶振，我們是德國領先的石英晶體制造商之一。我們的優勢在于我們能夠在極短時間內將客戶的具體要求變為現實。我們廣泛的產品范圍使我們能夠處理石英技術的許多方面，為客戶提供物有所值的價格和穩定的價格。

Quarztechnik Crystal集團成立至今已有50多年的歷史, Quarztechnik晶振并稱為夸克晶振,作為德國領先的頻率元件制造商,主要優勢能對客戶提出的要求在短時間內給出完美的晶振解決方案，并以高于用戶的滿意度為前提.

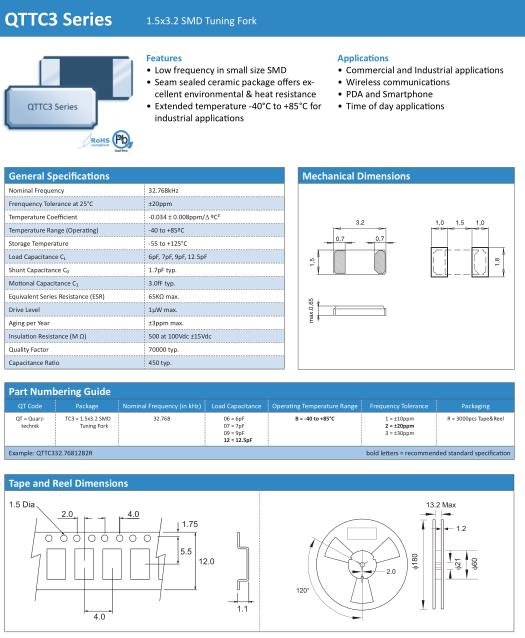

General Specifications
Nominal Frequency	32.768kHz
Frenquency Tolerance at 25°C	±20ppm
Temperature Coefficient	-0.034 ± 0.008ppm/D ºC²
Temperature Range (Operating)	-40 to +85ºC
Storage Temperature	-55 to +125°C
Load Capacitance C L	6pF, 7pF, 9pF, 12.5pF
Shunt Capacitance C 0	1.7pF typ.
Motional Capacitance C 1	3.0fF typ.
Equivalent Series Resistance (ESR)	65KΩ max.
Drive Level	1μW max.
Aging per Year	±3ppm max.
Insulation Resistance (M Ω)	500 at 100Vdc ±15Vdc
Quality Factor	70000 typ.
Capacitance Ratio	450 typ.

焊接和超聲波清洗
  晶振的焊接溫度條件是旨在允許同時處理其他電子元件，但取決于產品類型條件可能受到限制。確認使用前的條件。基本上，超聲波清洗助焊劑允許，但在某些情況下，與振蕩共振超聲波清潔器的頻率可能會導致晶體單元的特性惡化。請檢查所有清潔前的條件。
腐蝕性物質的影響
  Quarztechnik晶振,QTTC3晶振,QTTC3-32.768-12B2R晶振，當SMD晶振單元接觸鹽或腐蝕性材料或長期暴露于某些物質這可能是氯化物或硫化物氣體等氣氛造成嚴重的缺陷，例如包裝失去其密封性由于腐蝕。選擇粘合劑或灌封時要特別小心用于晶體單元周邊的試劑。
安裝引線安裝型晶體單元
  （1）在PC板上安裝一個晶體單元，使其高度單位低于其他部分；這樣可以防止
由于沖擊引起的破損引起的支架式玻璃上方。玻璃破碎可能會影響氣密性密封導致性能下降。
  （2）安裝鉛封式晶體單元時使用PC板，PC上的孔之間的距離電路板應該等于端子之間的距離晶體單元安裝。螺距中最輕微的誤差可能會導致玻璃裂縫水晶單元支架的一部分。
  （3）安裝引線型晶體單元時，我們建議設備應與PC聯系電路板和焊接方式，以防止疲勞和由于機械共振引起的引線斷裂。
  （4）在PC板上安裝SMD無源晶振后，移動如圖14所示的單元使支架基底玻璃破裂導致特性惡化。別動了這樣的水晶單元。
