當前位置：首頁 » 石英晶振 » SMI晶振 » SMI晶振,110SMX晶振,高品質晶振

prevnext

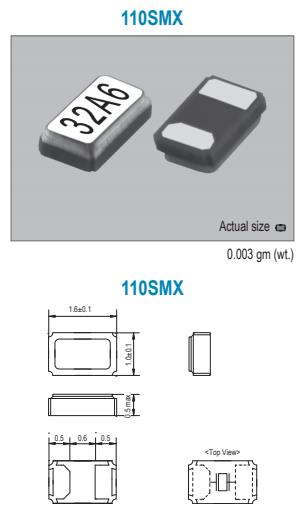

SMI晶振,110SMX晶振,高品質晶振

頻率：32.768KHZ

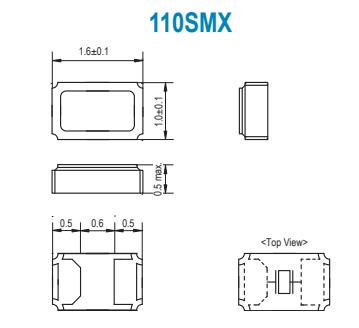

尺寸：1.6*1.0*0.5mm

貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

訂購熱線：0755-27837162

SMI晶振,110SMX晶振,高品質晶振，SMI是Crystal Technology的新興領導者。我們積極為電子社會做出貢獻，在穩步的研究和努力的基礎上，快速開發先進的水晶產品。

我們專注于創新型的石英晶體單元，時鐘OSC，TCXO，VCXO，OCXO和MCF。并提供高質量和高穩定性的產品，支持高可靠性數據，頻率范圍從16.000kHz（低）到350.000MHz（高），嚴格的質量控制和嚴格的運輸檢查。
除了SMD版本，我們還可以提供通孔型產品。
進口SMI晶振總部位于日本,是一家專業生產銷售溫補晶振,貼片晶振,OSC差分晶振,有源晶振等元件知名制造商,能夠提供高質量,高穩定性的SMI晶振產品.SMI石英晶體振蕩器,產品安全可靠,性能優越,價格低廉的優質晶振產品,所生產出來的產品,被廣泛使用于各行各業之中,為高新科技技術發展,作出巨大的貢獻,并不斷結合市場需求,創造出符合市場需求的產品。

SMI晶振,110SMX晶振,高品質晶振，小型表面貼片型SMD晶振,適合使用在汽車電子領域中,也是特別要求高的可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從10MHz起對應,小型,薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高的溫回流溫度曲線要求,符合AEC-Q200標準.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使石英晶體諧振器晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

Item	Symbol	Specifications
Part number	P/N	110M327*
Package Type		110SMX
Nominal frequency	F	32.768 kHz
Frequency tolerance (at +25゜C)	△f/F	AA : ±10 ppm
		A : ±15 ppm
		B : ±20 ppm
		C : ±30 ppm (Standard)
Load capacitance	CL	12.5 pF : 31M327 (Standard)
		9.0 pF : 31M327-9
		7.0 pF : 31M327-7
Equivalent series resistance	ESR	90 kΩ max.
Drive level	P	0.1 μW (0.5 μW max.)
Turnover temperature	Tt	+25゜C ±5゜C
Temperature coefficient	β	-0.035 ppm / ゜C 2 , Typical
Aging (for first year)	△f/F	±3 ppm max. at +25゜C ±3゜C
Insulation resistance	Ri	500 MΩ min. at 100V DC ±15V
Cut		XY-Cut
Operating temperature range	To	-40゜C to +85゜C
Storage temperature range	Ts	-55゜C to +125゜C
Shock resistance	△f/F	±5 ppm max.
Vibration resistance	△f/F	±5 ppm max.
IR reflow resistance	△f/F	±10 ppm max.
Reflow condition		10 seconds max. at +250゜C ±10゜C

焊接和超聲波清洗
  日本進口晶振的焊接溫度條件是旨在允許同時處理其他電子元件，但取決于產品類型條件可能受到限制。確認使用前的條件。基本上，超聲波清洗助焊劑允許，但在某些情況下，與振蕩共振超聲波清潔器的頻率可能會導致晶體單元的特性惡化。請檢查所有清潔前的條件。
腐蝕性物質的影響
  當石英晶體諧振器單元接觸鹽或腐蝕性材料或長期暴露于某些物質這可能是氯化物或硫化物氣體等氣氛造成嚴重的缺陷，例如包裝失去其密封性由于腐蝕。選擇粘合劑或灌封時要特別小心用于晶體單元周邊的試劑。
安裝引線安裝型晶體單元
  （1）在PC板上安裝一個晶體單元，使其高度單位低于其他部分；這樣可以防止
由于沖擊引起的破損引起的支架式玻璃上方。玻璃破碎可能會影響氣密性密封導致性能下降。
  （2）安裝鉛封式晶體單元時使用PC板，PC上的孔之間的距離電路板應該等于端子之間的距離晶體單元安裝。螺距中最輕微的誤差可能會導致玻璃裂縫水晶單元支架的一部分。
  （3）安裝引線型晶體單元時，我們建議設備應與PC聯系電路板和焊接方式，以防止疲勞和由于機械共振引起的引線斷裂。
  （4）在PC板上安裝貼片晶振后，移動如圖14所示的單元使支架基底玻璃破裂導致特性惡化。別動了這樣的水晶單元。
