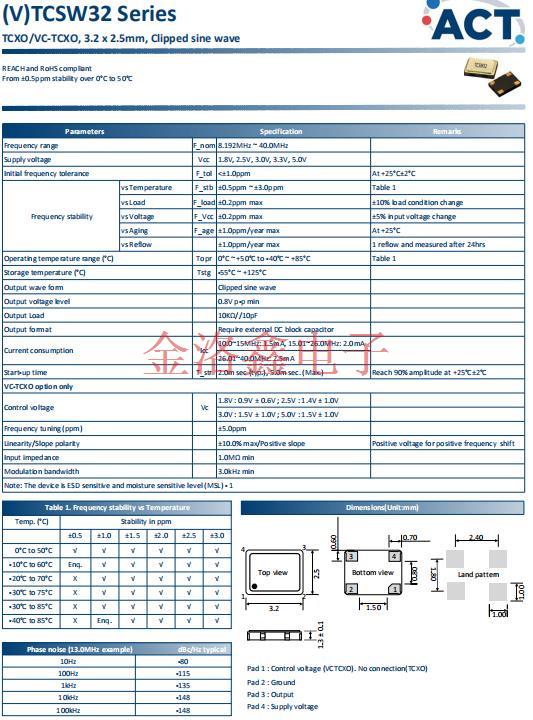

艾西迪晶振,TCSW32石英振蕩器,TC322600MBXNBXXZL-PF[26MHz]晶振

頻率：8.192~40MHZ

尺寸：3.2*2.5mm

小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

訂購熱線：0755-27837162

艾西迪晶振,TCSW32石英振蕩器,TC322600MBXNBXXZL-PF[26MHz]晶振，自1986年以來，ACT艾西迪晶振 - 以前的高級晶體技術 - 已發展成為高性能頻率控制石英晶體產品的領先設計合作伙伴。通過新的合作伙伴關系定制頻率解決方案,我們與Esterline研究和設計（ERD）的合作使我們能夠突破高精度貼片振蕩器技術的界限。這些突破性產品為溫補晶體振蕩器TCXO和OCXO設立了新標準，創造了當今市場上性能最高，最精確的振蕩器技術。
無論您需要新技術，如M-SAC增強型貼片振蕩器，還是簡單的基本SMD晶振，我們的工程團隊都將幫助您為您的應用選擇合適的解決方案，并在整個設計周期和生產過程中為您提供支持。

艾西迪晶振,TCSW32石英振蕩器,TC322600MBXNBXXZL-PF[26MHz]晶振，ACT艾西迪晶振公司除了石英水晶組件,同時量產LC濾波器,SAW,實時時鐘,時鐘晶振,溫補晶振和天線等產品,但頻率元件一直都是艾西迪晶振公司最重要的模塊,除此之外,陶瓷諧振器,無源晶振等都深受各大知名企業的歡迎

艾西迪晶振,TCSW32石英振蕩器,TC322600MBXNBXXZL-PF[26MHz]晶振，小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

Parameters

Specification

Remarks

Frequency range

F_nom

8.192MHz ~ 40.0MHz

Supply voltage

Vcc

1.8V, 2 .5V, 3.0V, 3.3V, 5.0V

Initial frequency tolerance

F_tol

<±1.0ppm

At +25°C±2°C

Frequency stability

vs Temperature

F_stb

±0.5ppm ~ ±3.0ppm

Table 1

vs Load

F_load

±0.2ppm max

±10% load condition change

vs Voltage

F_Vcc

±0.2ppm max

±5% input voltage change

vs Aging

F_age

±1.0ppm/year max

At +25°C

vs Reflow

±1.0ppm/year max

1 reflow and measured after 24hrs

Operating temperature range (°C)

Topr

0°C ~ +50°C to ‐40°C ~ +85°C

Table 1

Storage temperature (°C)

Tstg

‐55°C ~ +125°C

Output wave form

Clipped sine wave

Output voltage level

0.8V p‐p min

Output Load

10K?//10pF

Output format

Require external DC block capacitor

Current consumption

Icc

10.0~15MHz: 1.5mA, 15.01~26.0MHz: 2.0mA

26.01~40.0MHz: 2.5mA

Start‐up time

T_str

2.0m sec (typ.), 5.0m sec. (Max.)

Reach 90% amplitude at +25°C±2°C

VC‐TCXO option only

Control voltage

1.8V : 0.9V ± 0.6V ; 2.5V : 1.4V ± 1.0V

3.0V : 1.5V ± 1.0V ; 5.0V : 1.5V ± 1.0V

Frequency tuning (ppm)

±5.0ppm

Linearity/Slope polarity

±10.0% max/Positive slope

Positive vo ltage for positive frequency shift

Input impedance

1.0MΩ min

Modulation bandwidth

3.0kHz min

Note: The device is ESD sensitive and moisture sensitive level (MSL) ‐ 1
