原來這樣用電子頻率控制可以提高Oscillator性能
國內外的頻率元件制造商，無時無刻不想著如何有效的提高Oscillator的性能，研究成功無疑是巨大的財富。晶體振蕩器本身是一種頻率控制元器件，依靠自身的頻率振蕩工作，它的分類有很多種，近來年由于工程師們不斷的開發研究，石英晶體振蕩器的類型也越來越多。有專門為外太空設計的，也有專門用于GPS模塊，汽車，工業，軍事，互聯網等領域的。不管是用在什么產品上，性能，穩定性和成本始終都是用戶比較關心的重點，晶振廠家告訴你，這樣做可以提升Oscillator的性能。

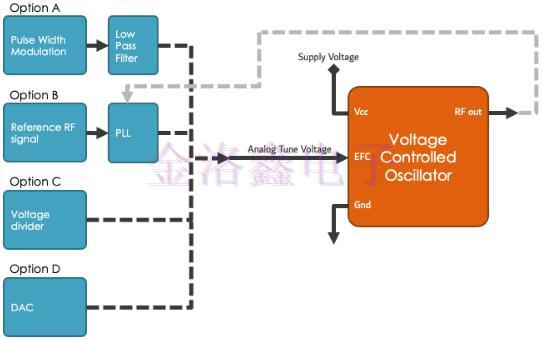

想知道什么比晶體振蕩器更好？結合電子頻率控制（EFC）的晶體振蕩器。當然，它實際上取決于您的具體應用以及您正在尋找的要求，以確定EFC是否是您設計的良好補充，如果是，哪種方法最適合您。選擇石英晶振的電子頻率控制方法時，有4個選項可供選擇。這4個選項是：脈沖寬度調制和低通濾波器，參考RF信號和鎖相環（PLL），分壓，數模轉換器（DAC）。

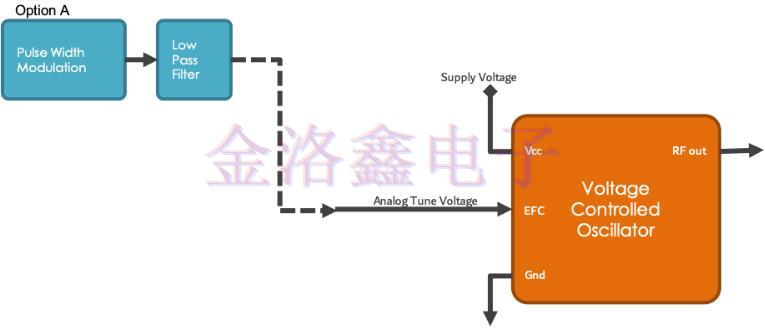

選項A：脈沖寬度調制和低通濾波器：

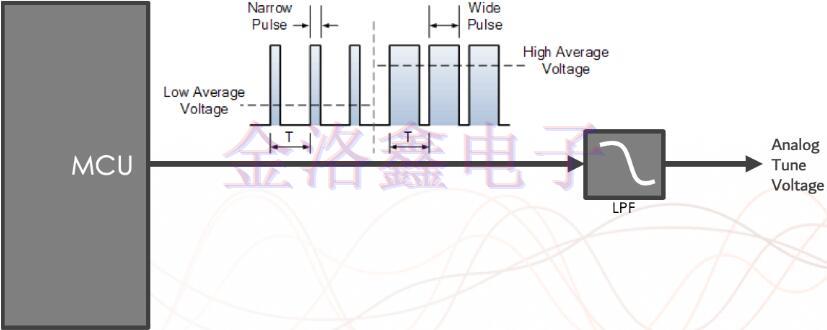

脈沖寬度調制是一種使用數字輸出控制模擬設備的方法。可以改變信號以確定信號以模擬形式“高”多長時間。雖然PWM在給定時間內只能為高（通常為5V）或低（接地），但您可以在一致的時間間隔內調整高時間與低時間的數量。這將允許您實現發射的平均工作電壓。
如果脈沖在50％的時間內被驅動為高電平，我們將其稱為占空比為50％。術語占空比在電子設備的其他地方使用，但在每種情況下，占空比都是高與低的比較。脈沖寬度調制可用于許多應用，包括復雜的控制電路。它們的主要用途是控制直流電機，但它也可用于控制閥門，泵，液壓系統和其他機械部件。
此外，低通濾波器通常用于在前往石英振蕩器之前平滑PWM輸出。低通濾波器會將PWM輸出轉換為與PWM波形百分比對應的電壓。

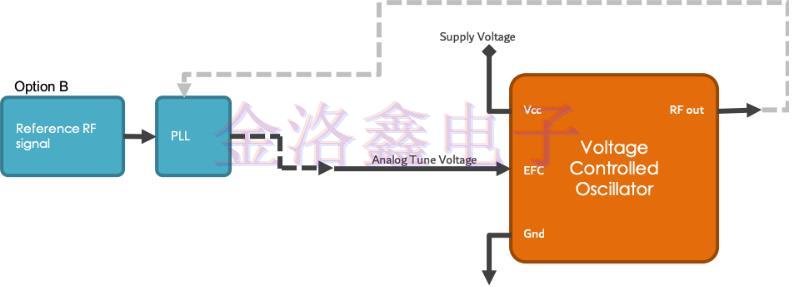

選項B：參考RF信號和相位鎖定環（PLL）：
參考RF信號是任何外部參考頻率。這通常包括銫，銣或優質晶體振蕩器（AKA主參考振蕩器）。然后將參考RF信號發送到相位鎖定環（PLL）。PLL由3個組件組成：相位檢測器（PD），低通濾波器（LPF），壓控晶振（VCO）。
雖然相位檢測器是常見的術語，它實際上是一個階段的差異檢測。PD接受兩個周期性輸入信號，并產生一個輸出信號，表示兩者之間的相位差。然后將該輸出傳送到低通濾波器。我們已經在討論上面的LPF，所以沒有必要在這里再次解釋它。雖然值得一提的是PD的輸出并不是與相位差成正比的直接模擬信號。LPF有助于消除不必要的高頻，并將信號轉換為控制壓控振蕩器的輸出。
接下來是壓控振蕩器。它是一個由電壓控制的Oscillator。更具體地說，振蕩器的輸出頻率由電壓精確控制。因此，VCO是一種可變頻率振蕩器，它允許外部電壓影響其振蕩頻率。在這種PLL的情況下，外部電壓來自相位檢測器和低通濾波器。

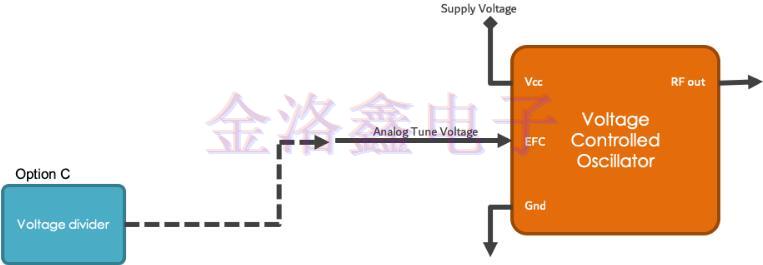

選項C：分壓器：
分壓器是一種簡單的電路，可將較大的電壓轉換為較小的電壓。您只需使用兩個串聯電阻和一個輸入電壓即可創建輸出電壓，該晶振電壓僅為輸入的一小部分。分壓器被認為是最基本的電子電路之一。您可以使用分壓器方程?確定分壓器的輸出。對于這個等式，你需要知道
1、輸入電壓（Vin）
2、兩個諧振器值（R?和R?）
作為最基本的電路之一，分壓器用于看似無窮無盡的應用。一些常見的包括電位計，傳感器和電平移位器。雖然壓差器的應用幾乎無窮無盡，但它們不應用于為負載供電。

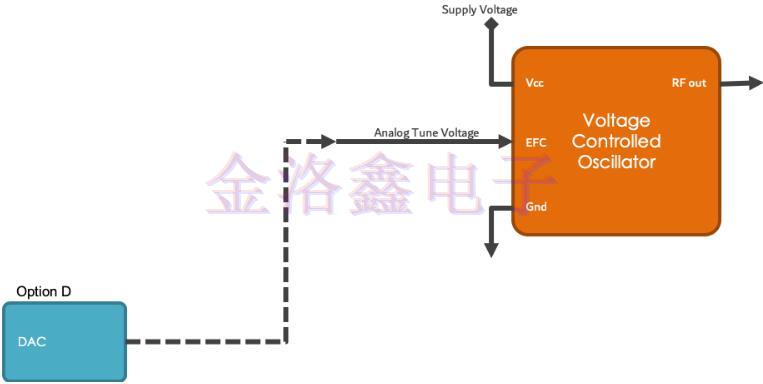

選項D：數模轉換器（DAC）：
令人震驚的是，數模轉換器（DAC）將數字信號轉換為模擬信號。（WHAAA？）無論如何，有許多DAC架構適用于不同的應用。這些設計由分辨率和最大采樣頻率等指標決定。數模轉換會降低信號質量，因此應指定DAC在應用方面具有非常小的誤差。由于復雜性和對精確匹配組件的需求，最專業的DAC被實現為集成電路（IC）。離散DAC通常是極其高速的低分辨率耗電類型，如軍用雷達系統中所使用的那樣。超高速測試設備，尤其是采樣示波器，也可以使用分立DAC。
幾十年來隨著技術越來越先進，應用在移動通訊OSC振蕩器身上的工藝，不斷的更新，基本上都可以符合現代化高要求，高性能的產品設計需求。提高性能之后，石英振蕩器的使用價值大大增高，從而間接的推進科技的進步。
