CTS發布最新低功耗OCXO滿足多個關鍵行業領域的特定應用
OCXO振蕩器概述
在任何新程序開發階段都有許多障礙需要克服，其中之一就是組件的選擇。本文概述并強調了在尋找高穩定性，低功耗，低噪聲和環境堅固的精密振蕩器的應用。其他考慮包括總體預算以及組件包的尺寸/體積。
需求
在無線通信的世界里，傳輸頻率被不斷地推得越來越高，以適應不斷增加的帶寬的需要。同樣的,隨著以往與大型平臺和固定站點相關的系統被安裝在陸地等較小的移動平臺上，整體功耗正在降低。車輛，手持移動測試設備，以及移動衛星通信鏈路。然而，這種演變并沒有降低系統對頻率穩定性/精度的要求，以及由其本地參考振蕩器產生的噪聲性能。隨著一些無線通信架構變得越來越復雜，并傾向于移動功能(重新部署在移動平臺或車輛上)，對同步和快速鎖定時間的需求變得越來越重要。(傳統上，GPS獲取和網絡認證被認為是漫長的過程)
挑戰
對于處理系統定時和同步的設計人員來說，挑戰在于選擇符合固定網絡和移動平臺相關的嚴格頻率精度和漂移要求的定時器件;換句話說，振蕩器可以提供快速轉向頻率精度(標稱Fo)，以縮短系統采集時間。此外，像;高穩定性，低功耗，低噪音和低加速度靈敏度，允許連續和不間斷的操作，可以因環境條件或干擾的變化而中斷。CTS的低功率烤箱控制晶體振蕩器(LPOCXO)產品系列旨在滿足這些嚴格的應用要求。在這樣的系統中;時鐘振蕩器(XO)和溫度補償晶體振蕩器(TCXO)在OCXO振動下無法達到穩定性、精度和相位噪聲性能。
CTS晶振低功耗OCXO功能
超低功耗，至65mW
低相位噪聲，至-170 dBc/Hz @ 10kHz
低G敏感性，0.3 ppb/G
快速熱身，一般小于60秒
低老化率，至0.2 ppb/天
5至300MHz頻率范圍
小尺寸，15x15mm
高抗沖擊性(1000G)
溫度穩定性為±5 ppb， -40/+85°C
低功耗OCXO應用
軍事
移動通信
當系統集成到機動戰術車輛平臺時，可能會受到嚴重的沖擊和振動條件(超過500g沖擊和20g振動)。頻率穩定性是這些系統在苛刻條件下必須保持可靠穩定的重要問題。CTS LPOCXO選項包括低G靈敏度(0.3 ppb/G)，低相位噪聲(-170 dBc/Hz)和高沖擊和振動彈性平臺(高達1000G沖擊，30G正弦振動)，非常適合這些惡劣環境。
海底地震
用于海上石油和天然氣勘探的OBS節點部署在海底的淺水和深水中。部署持續時間從幾天到幾個月不等。
由于每個節點在部署時都由鋰離子電池連續供電，因此低功耗和低老化率是精密定時設備的關鍵要求。LPOCXO的穩態功耗低至65mW，而傳統ocxo的功耗為750mW。老化率低至0.2 ppb/天。

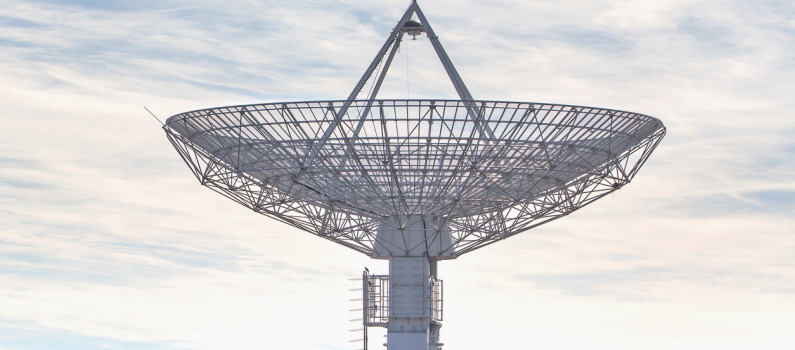

衛星通信(SATCOM)
在任何衛星鏈路中，高質量、低噪聲振蕩器是降低連接噪聲和建立穩定、高帶寬通信鏈路的關鍵。CTS的低功耗OCXO pro視頻的相位本底噪聲低至-170 dBc/Hz(在Fo=10MHz時)。它的小尺寸和低功耗是適合移動領域衛星通信應用的主要屬性。
結論
多個關鍵行業領域的特定應用，例如;軍事通信、移動測試設備、海上油氣勘探、機載寬帶系統、衛星
數據鏈和高清晰度成像需要精確和低噪聲參考信號才能準確執行。在這樣的系統中，操作可能涉及到惡劣的環境條件，如極端溫度、沖擊和振動。在其他情況下，電池供電和超低噪音性能是關鍵屬性。CTS的低功耗OCXO及其獨特的性能屬性非常適合大多數需要高穩定性、低功耗、超低噪音、低老化和對嚴格機械應力環境敏感性低的要求。
