MIL-PRF-55310QPL標準晶體振蕩器性能規格表詳解

MIL-PRF-55310QPL是體現一顆晶體或振蕩器是否達到極高性能要求的檢驗標準之一,通過是應用到國防設備,軍事產品上的元器件,才需要符合這項標準.因此,全球范圍內可以供應此類石英晶體振蕩器產品的廠家并不多,美國MtronPTI晶振公司是為數不多的一家品牌,并且與國防部,航空部有合作,隨著現在智能和科技型產品的功能要求越來越高,MIL-PRF-55310QPL標準晶振也開始商業化,不單單是供給國家部門,一些有此需要的大公司,也正在向MtronPTI采購,接下來讓金洛鑫電子為大家詳細的介紹,什么是MIL-PRF-55310QPL標準晶振,它的電氣特性,特征優勢和使用條例等內容.

晶體,1類石英晶體振蕩器(CRYSTALOSCILLATOR(XO)),通過100MHz的450kHz,密封,低電壓CMOS此規范已被國防部所有部門和機構批準使用.購買此處描述的產品的要求應包括本規范和MIL-PRF-55310.

注釋:

1. 尺寸以英寸為單位.

2. 公制當量僅用于一般信息.

3. 除非另有規定,三位小數的公差為0.005(0.13mm),兩位小數的公差為0.02(0.5mm).

要求:

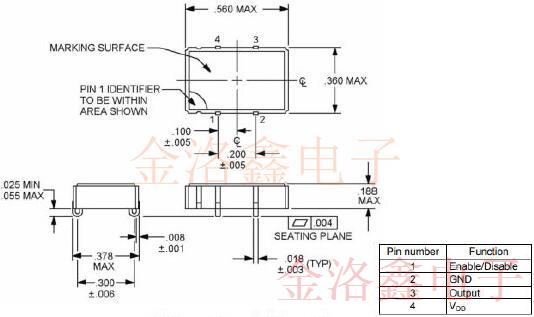

接口和物理尺寸:見圖1.

安裝:參見圖1.

焊盤:參見圖1.

密封:按照MIL-PRF-55310密封,最大泄漏率為5×10-8大氣壓立方厘米/秒

重量:最多3克.

振蕩器:滿足此處和MIL-PRF-55310中規定的所有2類要求和驗證測試的2類或任何1類或3類石英晶體振蕩器.

校準:制造商校準.

篩選:根據適用的MIL-PRF-55310,產品等級B或S.溫度:

操作:見表一

儲存:-62℃至+125℃

負載測試電路:見圖2.

輸出波形:對稱方波,3.3伏互補金屬氧化物半導體邏輯兼容(見圖3).

指定互補金屬氧化物半導體的輸出邏輯電壓電平(見圖3):

邏輯1:至少90%的VDD.

邏輯0:VDD的10%,最高.

上升和下降時間:(見表一)應在10%和90%峰峰值輸出電壓水平下進行測量,峰峰值輸

定義為1級-0級(見圖3).

占空比:見表一和圖3.

電源電壓:+3.3伏直流電10%.

輸入電流:在指定的電源電壓下(見表一).

啟用/禁用:

輸出禁用(高阻抗):引腳1輸入≤0.3V直流.

輸出有效:引腳1輸入≥2.0V直流或開路.

輸出頻率:采集時指定的頻率(見表一).

參考溫度下的初始精度(裝運后最長30天):見表一

表I.破折號和操作特性:

1/溫度范圍A僅適用于產品B級石英晶體振蕩器.

2/空載條件下的最大輸入電流.

3/見圖3.

頻率-溫度容差(半個溫度周期,參考在開始測試之前,在+23°C±1°C時測得的頻率):參見表I.在指定工作溫度下以十等間隔遞增進行的測量范圍.1/頻率電壓公差:電源電壓變化±10％時,最大值為±4ppm.在參考溫度和工作溫度范圍端點處進行的測量.

頻率老化:晶振應在+70°C±0.2°C下進行測量,間隔至少不超過72小時,至少連續30天.

每年±10ppm,最大值

每30天±1.5ppm.

每90天±3ppm.

端子強度:MIL-STD-202的方法211,測試條件A.

施加的力:每個端子8盎司.

頻率環境公差:不適用.

1/為了將該設備轉換為MIL-PRF-55310,“頻率穩定性與溫度”已更名為“頻率溫度容差”.除頻率測量應參考在+23°C±1°C(fref)下測得的石英振蕩器頻率而不是標稱頻率(fnom).

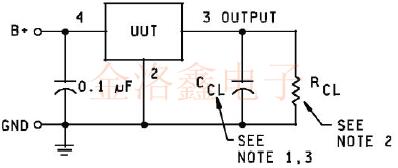

圖2.負載測試電路.

注釋:

1. 對于CCL=15pF5%.

2. 對于RCL=10kω±5%.

3. CCL包括示波器電容.

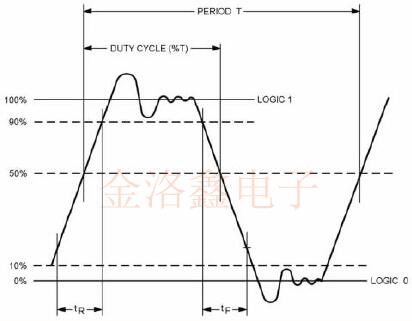

圖3.波形

正弦振動:符合MIL-PRF-55310和MIL-STD-202的方法204.

非操作:測試條件D.

操作:不需要.

環境壓力:

非工作狀態:符合MIL-PRF-55310.

操作:MIL-STD-202的方法105,測試條件C.

曝光時間:5分鐘.

回流焊:在+230°C±10°C的溫度下對石英晶振設備進行15秒鐘的回流焊不會降低性能.零件號或標識號(PIN):由“M”前綴,規格表編號,破折號和代碼組成字母和數字.

所有合作MIL-PRF-55310標準晶體和振蕩器的生產廠家,都應當嚴格按照以上條件和事項操作,正常的使用該類晶振,才能使產品的性能更穩定,使用壽命更長久.金洛鑫電子是深圳專業的晶振供應商和生產商,我們不僅提供產品,同時也積極也為每一位用戶提供合適的石英晶振應用方案,和解決處理方法,十幾年的企業信譽,我們一向以誠信經營,只為讓客戶滿意!
