IQD提供超高穩定性TCXO晶振技術參數資料
IQD提供超高穩定性TCXO晶振技術參數資料

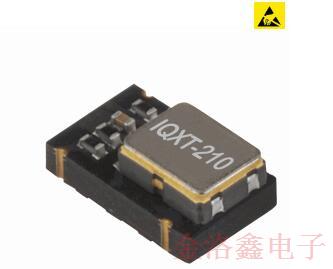

今天給大家推薦一款穩定性非常高的溫補晶振產品,由英國IQD Frequency Products Ltd公司開發和生產的IQXT-210晶振系列,它的封裝尺寸屬于常用的5.0×3.2×2.0mm,可以適用多種不同的產品身上.它不是IQD晶振公司最新研發的產品,但是其口碑和銷量一直領先,是比較受廣大用戶喜愛的一顆TCXO晶振系列產品.而且IQXT-210系列可選擇帶有電壓控制,或者只要單溫度補償性能,支持不同產品設計的要求.
標準型號選項:
IQXT-210-1,HCMOS,無拉力
IQXT-210-2正弦剪裁,無拉力
IQXT-210-3HCMOS,帶拉力
IQXT-210-4正弦波,帶拉力
頻率參數:
|
頻率 |
10.0MHz~50.0MHz |
|
頻率公差 |
±0.50ppm |
|
公差條件 |
@25℃,3.3V&VC=1.5V/NC |
|
頻率穩定度 |
±0.05ppm~±1.00ppm |
|
老化 |
每天最大0.02ppm,每年最大1ppm |
-頻率容差(測量參考的頻率為TA=25℃,Vs=3.3V,VC=1.5V/NC以及出廠后30天內)
-頻率穩定性:TA在整個工作溫度范圍內變化,測量參考的頻率是TA=25℃,Vs=3.3V,VC=1.5V/NC,負載=15pF/10kΩ//10pF且溫度可變速度小于2每分鐘℃.
-老化:工作1小時后,TA=25℃,Vs=3.3V,VC=1.5V/NC.
-電源電壓變化(測量值參考在TA=25℃時觀察到的石英晶振頻率,Vs在3.13V~3.47V之間變化,VC=1.5V/NC和負載=15pF/10kΩ//10pF):±0.1ppm(最大值)
-負載變化(以TA=25℃,Vs=3.3V,VC=1.5V/NC和負載=15pF/10kΩ//10pF觀察到的頻率為基準的5％負載變化測量):±0.1ppm(最大值)
-短期穩定性(開機10分鐘后@25℃):5E-10/styp@10MHz
-研發頻率:10.0MHz,12.80MHz,13.0MHz,16.320MHz,16.3840MHz,19.20MHz,19.440MHz,20.0MHz,25.0MHz,26.0MHz,30.720MHz,38.880MHz,40.0MHz
電氣參數:
電源電壓3.3V±5%
電流:TA=25℃,Vs=3.3V,VC=1.5V/NC和負載=15pF/10kΩ//10pF
封裝尺寸圖:
工作溫度范圍:
-20~70℃
-30~75℃
-40~85℃
輸出明細:
輸出兼容性:HCMOS/正弦波
占空比(HCMOS):45/55％
上升/下降時間(HCMOS):最大8ns
輸出負載(HCMOS):15pF
輸出負載(正弦波):10kΩ//10pF
輸出電平(HCMOS):
低(@Vs=3.3V,負載=15pF):最大0.4V
高(@Vs=3.3V,負載=15pF):最小2.4V
輸出電平(正弦波鉗制):0.8Vpk-pk分鐘
噪音參數:
相位噪聲(@10MHz典型值):
-90dBc/赫茲@10Hz
-115dBc/Hz@100赫茲
-135dBc/Hz@1kHz時
-145dBc/Hz@10kHz時
-148dBc/Hz@100kHz
-150dBc/Hz@1MHz時
環境參數:
儲存溫度范圍:-55~105℃
ESD等級:HBM,2級:2000V~4000V,JEDECJS-001-2010
機器模型,B級:200V~400V,JEDECJS-001-2010
沖擊:IEC60068-2-27,測試Ea:在3個相互垂直的平面中100G加速度,持續6ms,半正弦波
振動:IEC60068-2-6,測試Fc:10Hz-2000Hz,0.75mm
振幅,10G加速度,每個周期30分鐘,共3個
垂直平面,測試時間2小時
制造詳情:
濕度敏感度等級:2
最高回流溫度:260℃(最大30秒)
環保合規:
|
RoHS狀態(2011/65/EU) |
合規 |
|
REACh狀態 |
合規 |
|
MSL評分(JDEC-STD-033): |
2 |
如果你有其他TCXO晶振規格要求,歡迎聯系金洛鑫電子0755-27837162,或者登錄我們的官網留言http://m.mimatsu-osaka.com/,將你的要求提出,我們將給出適合的方案,聯系原廠協商,在最短的時間里反饋.
