鴻星致力于提供客戶最優異的質量、服務及價值,專注于專業創新并鼓勵員工以團隊合作及積極成長的態度與時俱進。Hosonic成立于1979年初,生產的電阻器和電容器,而轉向注重石英晶體諧振器產品自第一液晶生產線在臺灣設立1991。此后,公司擴大了其在中國大陸生產。因此鴻星建立有機學習成長的平臺,激勵跨單位團隊合作的活動,要為更好的環境與產品不斷的改善。
在以人為本,充分尊重人性的理念上,我們以溝通來達成共識,以相互尊重維系組織和諧氣氛,創造適性的工作環境,讓鴻星成為一個高度凝聚力的大家庭。現在,鴻星擁有四個生產設施在中國大陸東、南、和九個銷售和FAE位點和十個銷售代表和經銷商在世界各地。自1979以來,我們一直致力于雙直插封裝(DIP)和表面貼裝器件(SMD)貼片晶振的研究、設計、制造和銷售。

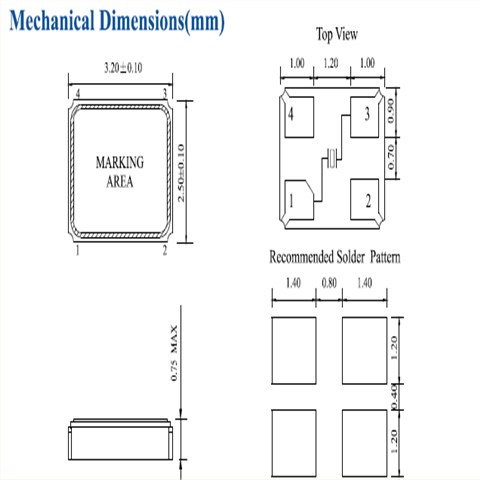

鴻星晶振,3225石英晶體,E3SB晶振.小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求.
鴻星石英晶振的切型。采用高速線切割技術:1.優化及嚴格規范線切割機各項設備參數;2.通過試驗精選所使用的各類線切割料,如:磨料、線切割線、槽輪等;3.確認最優的石英晶振切割工藝參數。通過以上方法使切割出的貼片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了石英晶振晶片的精度,提高了生產效率。
鴻星晶振 |
單位 |
E3SB晶振 |
石英晶振基本條件 |
標準頻率 |
f_nom |
10.000MHZ~115.000MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-55°C ~+125°C |
裸存 |
工作溫度 |
T_use |
-30°C ~+85°C |
標準溫度 |
激勵功率 |
DL |
100μW Max. |
推薦:1μW~100μW |
頻率公差 |
f_— l |
±10 × 10-6(標準), |
+25°C對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±30 × 10-6/-30°C ~+85°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
6pF~20pF |
不同負載電容要求,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
頻率老化 |
f_age |
±2× 10-6/ year Max. |
+25°C,第一年 |
抗沖擊
貼片晶振可能會在某些條件下受到損壞。例如3225貼片晶振從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致石英晶體性能受到損害,因此應避免照射。鴻星晶振,3225石英晶體,E3SB晶振
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致金屬殼四腳貼片晶體諧振器所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 (比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能。)
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞鴻星3225晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
輸出波形與測試電路
1.時序表
2.測試條件
(1)電源電壓
超過 150µs,直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。鴻星晶振,3225石英晶體,E3SB晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時,探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時,可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽,以觀察波形。
(請勿使用該探頭的長接地線。)
3.測試電路
